PH PJ ПК PL PM

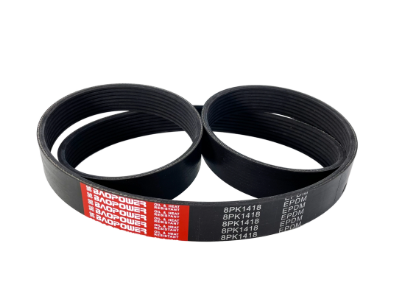

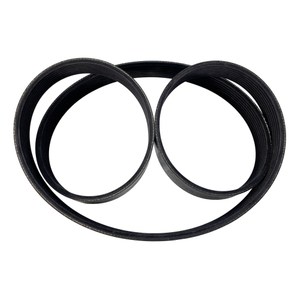

Поликлиновой ремень из EPDM, также называемый поликлиновым ремнем или микроклиновым ремнем, представляет собой компонент передачи мощности, предназначенный для автомобильных и промышленных приводных систем. Ремень имеет множество V-образных ребер, проходящих вдоль его внутренней поверхности, которые входят в соответствующие канавки шкива, распределяя нагрузку по более широкой площади контакта по сравнению с обычными клиновыми ремнями. Ремень, изготовленный из резиновой смеси EPDM (мономер этилен-пропилен-диена), выдерживает работу в условиях повышенных температур, обычно встречающихся в моторных отсеках и корпусах промышленного оборудования. Конструкция с несколькими ребрами обеспечивает передачу мощности на более высоких скоростях и на большие межосевые расстояния, чем стандартные конфигурации с одним V.
Корпус ремня изготовлен из каучука EPDM, синтетического полимера, известного своей устойчивостью к теплу, озону и атмосферным воздействиям. EPDM сохраняет свои эластичные свойства в широком диапазоне температур, обеспечивая стабильную производительность в приложениях, где происходят циклические изменения температуры.
Короткие армирующие волокна распределены внутри резиновой смеси для увеличения поперечной жесткости и устойчивости к поперечному давлению. Это усиление помогает ремню сохранять профиль ребер под нагрузкой, уменьшая деформацию и обеспечивая постоянное зацепление клина с канавками шкива.
Слой высокопрочного корда проходит продольно внутри конструкции ремня, обеспечивая основную прочность на разрыв для передачи мощности. Этот слой корда поглощает тянущие силы, возникающие во время работы, и помогает поддерживать стабильность длины ремня с течением времени.
При эквивалентных пространственных ограничениях конструкция с несколькими ребрами обеспечивает примерно на 30 % большую мощность передачи по сравнению со стандартными одинарными клиновыми ремнями аналогичной ширины. Увеличенная площадь поверхности контакта между ребрами ремня и канавками шкива способствует повышению способности передавать мощность.
Ремень поддерживает рабочую скорость до 40 метров в секунду, что делает его пригодным для высокоскоростных приводов. Гибкая конструкция позволяет ремню соответствовать шкивам малого диаметра, обычно используемым в компактных приводах.
Профиль с несколькими ребрами распределяет контактное давление по нескольким точкам взаимодействия, что помогает снизить уровень вибрации во время работы. Такая распределенная схема контактов способствует снижению выходного шума по сравнению с конфигурациями с одним напряжением в сопоставимых приложениях.
Поликлиновые ремни из EPDM применяются в различных сферах применения в автомобильной и промышленной сфере. В автомобильных системах эти ремни приводят в движение вспомогательное оборудование двигателя, включая генераторы, водяные насосы, насосы гидроусилителя рулевого управления и вентиляторы охлаждения. В промышленном оборудовании они используются в приводах конвейеров, текстильном оборудовании, станках и системах отопления, вентиляции и кондиционирования воздуха, где требуется компактная конструкция привода и эффективная передача мощности. Корпоративным клиентам, которые закупают компоненты для парка производственного оборудования, эти ремни обеспечивают совместимость со стандартными многореберными шкивами, используемыми в различных отраслях промышленности. Маслостойкие свойства EPDM также позволяют использовать его в средах, где возможен случайный контакт со смазочными материалами.
Обозначение профиля | Шаг ребер (мм) | Типичные применения |
|---|---|---|
PH | 1.6 | Прецизионная оргтехника, мелкая бытовая техника |
Пи Джей | 2.34 | Автомобильные аксессуары, бытовая техника |
ПК | 3.56 | Системы автомобильных двигателей, промышленное оборудование |
ПЛ | 4.7 | Тяжелые промышленные приводы, сельскохозяйственная техника |
ПМ | 9.4 | Крупное промышленное оборудование, системы с высоким крутящим моментом |
Количество ребер на ремень можно указать в соответствии с требованиями применения. Стандартные конфигурации варьируются от 3 до 20 ребер в зависимости от типа профиля.
Ремни с профилем PJ имеют шаг ребер 2,34 мм и обычно используются в устройствах с более легкими нагрузками, таких как приводы автомобильных аксессуаров и мелкая бытовая техника. Ремни с профилем PK имеют более широкий шаг ребер 3,56 мм и предназначены для применений с более высокими нагрузками, включая системы автомобильных двигателей и промышленное оборудование.
Резина EPDM разработана так, чтобы выдерживать повышенные температуры, обычно встречающиеся в моторном отсеке и промышленных средах. Материал сохраняет свои упругие свойства и структурную целостность в условиях термоциклирования. Пределы рабочей температуры должны быть проверены на соответствие требованиям конкретного применения.
Длина ремня определяется путем измерения эффективной длины вдоль продольной линии ремня. Для замены обратитесь к номеру детали, указанному на имеющемся ремне, или обратитесь к спецификации производителя оборудования. Количество ребер и тип профиля также должны соответствовать системе шкивов.
Поликлиновые ремни из EPDM обладают устойчивостью к маслу, нагреву и истиранию, что делает их пригодными для использования в условиях эксплуатации, где может возникнуть воздействие смазочных материалов и загрязнений окружающей среды. Степень устойчивости варьируется в зависимости от состава конкретного соединения и концентрации воздействия.
