В резиновых зубчатых ремнях в качестве базовой матрицы используется смесь синтетического каучука, разработанная для сохранения стабильности размеров при различных условиях нагрузки. В компаунд добавлены специальные добавки для регулировки твердости, коэффициента трения и термостойкости. Тело ремня формируется в процессе вулканизации, который связывает все структурные слои в единое целое. Стандартные составы работают в диапазоне температур от -30°C до 80°C, а специальные составы доступны для применения при расширенных температурах.
Натяжной элемент резиновых зубчатых ремней состоит из высокопрочных волоконных кордов, продольно заделанных в резиновый корпус. Эти корды несут основную нагрузку во время передачи мощности и определяют прочность ремня на растяжение и характеристики удлинения. Материал корда и диаметр шага выбираются в зависимости от требований к мощности и размеров шкива. Расположение шнура точно контролируется во время производства, чтобы обеспечить равномерное распределение нагрузки по ширине ремня.
Зубчатый профиль на внутренней поверхности входит в зацепление с соответствующими канавками на зубчатых шкивах, обеспечивая синхронную передачу мощности. Геометрия зубьев спроектирована таким образом, чтобы обеспечить постоянное зацепление, уменьшить люфт и обеспечить точность позиционирования. Стандартные профили зубьев включают трапециевидную и криволинейную формы, каждый из которых подходит для различных условий нагрузки и скорости. Радиус корня зуба оптимизирован для минимизации концентрации напряжений во время изгиба вокруг шкивов.
Параметр | Диапазон технических характеристик |
|---|---|

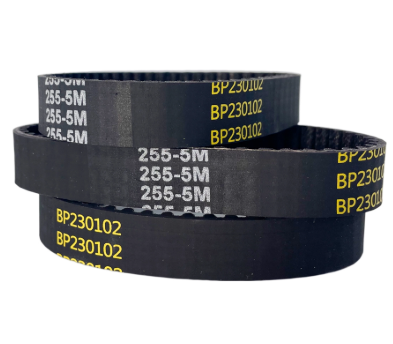

Модель | БП230102 |
Типы шага | XL, L, H, XH, XXH (трапециевидные); 3М, 5М, 8М, 14М, 20М (криволинейные) |
Предел прочности | 100 Н/мм × 400 Н/мм (в зависимости от ширины) |
Рабочая температура | -30°C - 80°C (стандартное соединение) |
Максимальная линейная скорость | До 50 м/с |
Диапазон длины ремня | 100 мм × 5000 мм |
Резиновые ремни ГРМ синхронизируют вращение коленчатого и распределительного валов в двигателях внутреннего сгорания, обеспечивая точную синхронизацию клапанов для эффективного сгорания. Они используются в легковых автомобилях, коммерческих грузовиках и промышленных двигателях. Зубчатая конструкция исключает проскальзывание, обеспечивая точную синхронизацию на протяжении всего интервала обслуживания.
В автоматизированных производственных системах зубчатые ремни приводят в движение индексацию конвейеров, механизмы захвата и размещения и упаковочное оборудование. Их синхронная работа обеспечивает постоянную точность позиционирования, что поддерживает производительность производственной линии и стабильность продукции. На одном карданном валу можно установить несколько ремней для синхронизированного многоосного движения.
Текстильные ткацкие станки, вязальные машины и печатные станки используют зубчатые ремни для точного управления движением. Низкий уровень шума и минимальные характеристики вибрации способствуют повышению качества продукции в тех случаях, когда точность позиционирования напрямую влияет на производительность.
Выбор правильного шага зубьев — это первый шаг в спецификации ремня ГРМ. Шаг должен соответствовать профилю канавок шкива, чтобы обеспечить правильное зацепление. Трапециевидные профили (XL, L, H) обычно используются для общепромышленных приводов, а криволинейные профили (3M, 5M, 8M, 14M) обеспечивают более высокую грузоподъемность и более плавное зацепление для тяжелых условий эксплуатации.
Выбор ширины ремня зависит от передаваемой мощности, передаточного отношения привода и диаметра шкива. В расчетах учитываются как статическая растягивающая нагрузка, так и условия динамической усталости. Коэффициенты эксплуатации применяются на основе характеристик нагрузки (равномерная, умеренная ударная нагрузка, сильная ударная нагрузка) и часов работы в день.
Условия эксплуатации влияют на выбор соединения. Воздействие масла, концентрация озона, уровень влажности и экстремальные температуры влияют на характеристики материала ремня. Для применений со значительным контактом с маслом или экстремальными температурами в процессе закупок следует указать составы специальных смесей.
Правильное натяжение ремня имеет решающее значение для срока службы и точности передачи. Недостаточное натяжение может привести к скачку зубьев под нагрузкой, а чрезмерное натяжение ускоряет износ подшипников и сокращает срок службы ремня. Натяжение следует измерять с помощью измерителя натяжения и отрегулировать в соответствии со спецификациями производителя для конкретной ширины и длины ремня.
Параллельное смещение ведущего и ведомого шкивов приводит к неравномерному износу зубьев, повышенному шуму и преждевременному выходу ремня из строя. Валы шкивов должны быть выровнены в пределах допуска, указанного для ширины ремня. Во время установки необходимо проверять выравнивание с помощью линейки или лазерных инструментов.
Ремни ГРМ требуют периодической замены в зависимости от количества часов работы или критериев визуального осмотра. Признаками, указывающими на необходимость замены, являются видимый износ зубьев, трещины на задней стороне ремня, обнажение шнура или значительное удлинение за пределами диапазона регулировки натяжения. Графики замены должны быть задокументированы как часть программ профилактического обслуживания.
Стандартные профили включают трапециевидную (XL, L, H, XH, XXH) и криволинейную HTD (3M, 5M, 8M, 14M, 20M) формы зубьев. Пользовательские профили могут быть разработаны для конкретных требований приложения.
Размер ремня определяется типом шага, длиной шага (количество зубьев × шаг) и шириной. Эти параметры рассчитываются на основе передаваемой мощности, передаточного отношения, диаметра шкива и межосевого расстояния.
Минимальная стоимость заказа ремней ГРМ нестандартного размера составляет 1000 долларов США. Стандартные размеры по каталогу могут быть доступны в меньших количествах в зависимости от текущего уровня запасов.
Стандартные резиновые ремни ГРМ непрерывно работают при температуре до 80°C. Доступны высокотемпературные компаунды для применения при температуре до 120°C. Для температур, выходящих за пределы этого диапазона, следует рассмотреть альтернативные материалы ремня.
Срок изготовления оптовых заказов на ремень ГРМ составляет от 25 до 35 дней, в зависимости от объема заказа и сложности спецификации. Ускоренное производство может быть доступно для срочных коммерческих закупок.
