PH PJ ПК PL PM

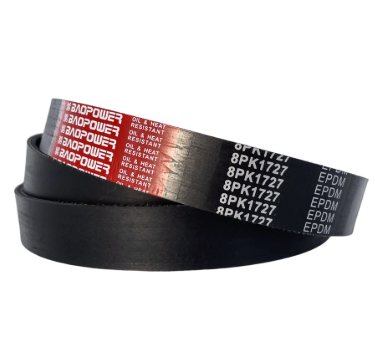

Поликлиновые ремни, также называемые поликлиновыми ремнями или многореберными ремнями, представляют собой компоненты передачи мощности, имеющие несколько продольных V-образных ребер вдоль поверхности ремня. Каждое ребро входит в соответствующую канавку на шкиве, распределяя нагрузку по более широкой площади контакта по сравнению с обычными одинарными клиновыми ремнями.
В корпусе ремня используется резиновая смесь EPDM, обеспечивающая термическую стабильность и сопротивление изгибу. Короткие арамидные волокна ориентированы внутри структуры ребер, чтобы выдерживать боковое давление во время работы и сохранять геометрию ребер под нагрузкой. Задняя поверхность имеет тканевый слой, обеспечивающий устойчивость к истиранию от натяжных шкивов и задних натяжных роликов.
Растяжимый корд из полиэстера проходит продольно вдоль нейтральной оси ремня и воспринимает основную растягивающую нагрузку. Корд обработан для обеспечения адгезионной совместимости с резиновой смесью для предотвращения расслоения при циклических нагрузках. Геометрия ребер соответствует трапециевидному профилю с внутренним углом 40 градусов, что соответствует стандартным размерам канавок шкива для равномерного распределения нагрузки по всем ребрам.
Раздел | Шаг ребер (мм) | Прибл. Верхняя ширина каждого ребра (мм) | Прибл. Высота ремня (мм) |
|---|---|---|---|
PH | 1.60 | 1.36 | 2.70 |
Пи Джей | 2.34 | 2.00 | 4.00 |
ПК | 3.56 | 3.00 | 5.30 |
ПЛ | 4.70 | 4.00 | 7.00 |
ПМ | 9.40 | 8.00 | 12.00 |
Скорость ленты варьируется до 40 м/с в зависимости от размера секции и диаметра шкива. Диапазон рабочих температур составляет от -30°C до +80°C для стандартных компаундов EPDM. Допуск по длине соответствует спецификациям ISO 9982, а удлинение после приработки обычно остается ниже 1,5 процента. Многореберная конструкция обеспечивает передачу мощности через компактные приводные механизмы с меньшими диаметрами шкивов по сравнению с классическими клиновыми ремнями.
Секционные ремни PK служат компонентами переднего привода вспомогательных агрегатов (FEAD) в легковых и грузовых автомобилях, приводных генераторах переменного тока, водяных насосах, компрессорах кондиционеров и насосах гидроусилителя рулевого управления с одним ремнем. Ребристый профиль допускает змеевидную компоновку с несколькими натяжными роликами и задними точками контакта.
Секции PJ и PH находят применение в воздуходувках HVAC, стиральных машинах, сушильных машинах и портативных электроинструментах, где пространство ограничено, а передаточные числа привода требуют шкивов небольшого диаметра. Разделы PL и PM применимы к более крупному промышленному оборудованию, сельскохозяйственному оборудованию и тренажерам, требующим более высокой передачи крутящего момента.
Производство соответствует стандарту ISO 9982 по размерам и допускам поликлиновых ремней, а также стандарту SAE J1459 по спецификациям приводных ремней автомобильных аксессуаров. Сырье проходит входной контроль, включая проверку твердости резины, проверку прочности корда на разрыв и испытания на адгезию ткани.
Каждая производственная партия проходит три этапа контроля: проверку размеров профиля и шага ребер, испытание на статическое растяжение для подтверждения целостности корда и соответствие длины в пределах установленных групп допусков. Готовые ремни получают код отслеживания партии с указанием даты производства, партии материала и записей проверки.
Ремни ПК имеют шаг ребер 3,56 мм и обычно используются в приводах автомобильных аксессуаров. Ремни PJ имеют более узкий шаг ребер 2,34 мм и используются в приборах и небольших машинах, где диаметр шкивов меньше, а пространство ограничено.
Длина ремня определяется путем измерения шаговой длины, которая соответствует нейтральной оси натяжного корда. См. расчет конструкции привода, основанный на межосевом расстоянии, диаметрах шкивов и количестве канавок. Коды длины, напечатанные на ремне, указывают эффективную длину в миллиметрах или дюймах.
Минимальный рекомендуемый диаметр шкива для ремней профиля ПК зависит от количества ребер и передаточного числа привода. Для стандартных ремней PK минимальный диаметр шкива обычно начинается примерно с 45 мм для задней стороны и 60 мм для стороны с канавками, хотя значения варьируются в зависимости от производителя и нагрузки.
Стандартные поликлиновые ремни из EPDM обладают ограниченной маслостойкостью. Для применений со значительным воздействием масла, например, в моторном отсеке с возможными утечками, доступны ремни из маслостойкой резиновой смеси. Обратитесь к листу технических характеристик, чтобы узнать конкретную степень маслостойкости выбранной серии ремней.
