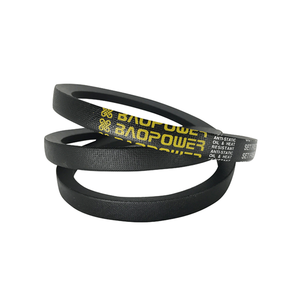

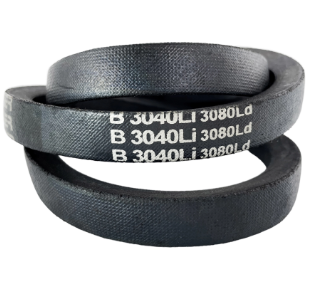

Классический клиновой ремень с обмоткой имеет корпус из резиновой смеси, армированный полиэфирными кордами, идущими продольно по длине ремня. Полиэфирные корды служат основным несущим элементом, обеспечивая стабильность размеров при постоянном натяжении. Резиновая смесь, покрывающая корды, состоит из эластомерных материалов, выбранных с учетом гибкости и устойчивости к усталости при изгибе. V-образное поперечное сечение позволяет ремню правильно располагаться в канавках шкива, создавая клиновое действие, которое увеличивает площадь фрикционного контакта со стенками шкива.
Внешняя поверхность ремня покрыта тканым чехлом, который защищает внутреннюю резиновую смесь от истирания, пыли и воздействия окружающей среды. Тканевая обмотка также обеспечивает однородную текстуру поверхности, которая соприкасается с канавками шкива. Эта завернутая конструкция отличает ремень от вариантов с необработанными краями или зубчатыми краями, предлагая однородный внешний вид, подходящий для приводов общего назначения.
В следующей таблице указаны стандартные размеры поперечного сечения классических клиновых ремней с обмоткой:
Раздел | Верхняя ширина (мм) | Высота (мм) | Угол (°) | Стандартный диапазон длин (мм) |
|---|---|---|---|---|
Z | 10 | 6 | 40 | 400–2000 |
A | 13 | 8 | 40 | 500–6000 |
B | 17 | 11 | 40 | 600 - 10 000 |
C | 22 | 14 | 40 | 1000–18000 |
D | 32 | 19 | 40 | 2000–25 000 |
E | 38 | 23 | 40 | 3000 – 30 000 |
Доступные модели включают секции Z, M, A, B, C, D, E, F, 20 и 25. Длины указаны по внутренней окружности согласно стандартам ISO 4184 и DIN 2215.
Классические клиновые ремни с обмоткой устанавливаются в системах отопления, вентиляции и кондиционирования воздуха для передачи крутящего момента от двигателей к вентиляторам, воздуходувкам и насосам. Их стабильные характеристики натяжения поддерживают постоянную скорость воздушного потока в технических помещениях коммерческих зданий и в установках HVAC на крыше.
В сельскохозяйственной технике эти ремни приводят в движение такие компоненты, как жатки комбайнов, механизмы пресс-подборщика и системы отбора мощности тракторов. Обернутая конструкция обеспечивает устойчивость к полевому мусору, пыли и влаге, встречающимся на открытом воздухе в сельском хозяйстве.
Производственные предприятия используют обернутые классические клиновые ремни на приводах конвейеров, станках, упаковочном оборудовании и системах погрузочно-разгрузочных работ. Ремни работают в широком диапазоне скоростей и условий нагрузки, встречающихся на сборочных линиях и перерабатывающих предприятиях.
Ремень работает в диапазоне температур от -30°C до +80°C (от -22°F до +176°F). Фактические характеристики при экстремальных температурах зависят от конкретного состава резиновой смеси и продолжительности воздействия.
Армирование кордом из полиэстера обеспечивает низкое удлинение под нагрузкой, типичное удлинение при номинальной нагрузке составляет менее 1,5 процента. Ремень передает мощность посредством клинового действия между V-образными сторонами и канавкой шкива, при этом мощность масштабируется в зависимости от размера поперечного сечения и скорости ремня.
Резиновая смесь устойчива к контакту с маслом и накоплению тепла в результате постоянного изгиба. Ремни антистатические согласно ISO 1813, что делает их пригодными для установок, где требуется контроль статического разряда. Ограниченная маслостойкость входит в стандартную комплектацию; для воздействия тяжелой нефти доступны специальные составы составов.
Правильная установка требует установки начального натяжения в соответствии с диаметром шкива, межосевым расстоянием и мощностью привода. Недостаточное натяжение приводит к проскальзыванию и выделению тепла; чрезмерное натяжение ускоряет износ подшипников и сокращает срок службы ремня. Для проверки правильного натяжения следует использовать датчик натяжения или метод измерения отклонения.
Несоосные шкивы вызывают неравномерный износ ремня, повреждение кромок и преждевременный выход из строя. Выравнивание шкива следует проверять с помощью линейки или лазерного инструмента для выравнивания. Параллельное смещение не должно превышать 0,5 градуса, а угловое смещение должно оставаться в пределах спецификаций производителя.
При периодическом осмотре необходимо проверять наличие трещин, потертостей, засаливания и чрезмерного износа по бокам ремня. Натяжение ремня следует проверить повторно после первых 24–48 часов работы, когда ремень сядет на шкивы. Замену рекомендуется производить, если на боковых стенках ремня видны видимые трещины или когда натяжение невозможно поддерживать в пределах спецификации.
Классические клиновые ремни с обмоткой доступны в моделях поперечного сечения Z, M, A, B, C, D, E, F, 20 и 25. Каждая секция соответствует определенным размерам верхней ширины и высоты согласно стандартам ISO 4184.
Классические клиновые ремни с обмоткой обычно работают при температуре от -30°C до +80°C (от -22°F до +176°F). Характеристики при экстремальных температурах зависят от состава резиновой смеси.
Длина ремня определяется диаметром шкива и межосевым расстоянием. Формула приблизительной длины ремня: L = 2C + 1,57(D + d) + (D - d)² / 4C, где C — межосевое расстояние, D — больший диаметр шкива, а d — меньший диаметр шкива. Всегда сверяйтесь с таблицей выбора длины производителя.
Первичную проверку следует проводить после первых 24–48 часов работы для проверки натяжения. После этого рекомендуется проводить ежемесячный визуальный осмотр для нормальных условий эксплуатации и более частые проверки для условий тяжелых условий эксплуатации или высоких температур.
Да, несколько ремней можно использовать в согласованных комплектах на шкивах с несколькими канавками для увеличения мощности передачи мощности. Соответствующие комплекты обеспечивают равномерное распределение нагрузки по всем ремням комплекта.
