Зубчатые узкие клиновые ремни превосходных характеристик RMA

Конструкция и конструкция зубчатого узкого клинового ремня

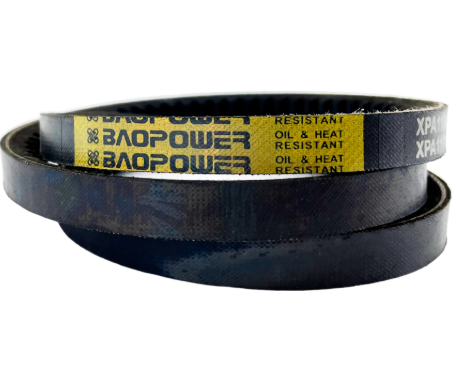

Зубчатые узкие клиновые ремни представляют собой приводные ремни с узким поперечным сечением и зубчатой ​​(зубчатой) внутренней поверхностью. Насечки уменьшают напряжение изгиба, когда ремень наматывается на шкивы, что позволяет работать на шкивах меньшего диаметра, чем на узких клиновых ремнях эквивалентного сечения. В отличие от синхронных ремней, зубчатые клиновые ремни работают за счет трения между боковыми стенками ремня и канавками шкива.

Принцип конструкции боковой стенки с надрезом

Зубчатый профиль увеличивает способность ремня изгибаться вокруг шкивов малого диаметра, обеспечивая снятие напряжений на внутренней поверхности. Вырезы также увеличивают площадь поверхности для рассеивания тепла, снижая рабочую температуру во время непрерывных рабочих циклов. Боковые стенки имеют гладкую, прецизионно отшлифованную поверхность для равномерного контакта со стенками канавок шкива.

Растяжимый элемент и резиновая смесь

По линии шага проходит эластичный корд из высокомодульного полиэстера, который передает растягивающую нагрузку с минимальным растяжением. Резиновая смесь, обычно EPDM или полихлоропрен, в зависимости от серии, разработана для обеспечения усталостной прочности при изгибе и термостойкости. Короткие волокна, встроенные в компаунд боковины, обеспечивают боковую жесткость, обеспечивая зацепление клина под нагрузкой.

Технические характеристики и номинальная мощность узкого клинового ремня

Размеры поперечного сечения (XPZ/XPA/XPB/XPC)

Температурный диапазон и ограничения скорости

Стандартный диапазон рабочих температур составляет от -45°C до +70°C. Максимальная скорость ленты зависит от секции: секции XPZ и XPA могут работать со скоростью до 30 м/с, а секции XPB и XPC рассчитаны на более низкие скорости с более высокими крутящими нагрузками. Мощность передачи мощности зависит от размера секции и диаметра шкива в соответствии с таблицами номинальной мощности RMA.

Промышленное применение зубчатых клиновых ремней

Промышленное оборудование и компрессоры

Секции XPZ и XPA используются в станках, текстильном оборудовании, оборудовании для пищевой промышленности и винтовых компрессорах, где приводные центры компактны, а требования к удельной мощности высоки. Узкий профиль экономит пространство по сравнению с классическими клиновыми ремнями, сохраняя при этом сопоставимую мощность за счет улучшенного распределения контактного давления.

Сельскохозяйственное оборудование и автомобильные системы

Секции XPB и XPC предназначены для тяжелых условий эксплуатации, включая сельскохозяйственную технику, строительное оборудование и промышленные вентиляторы. Зубчатая конструкция особенно полезна в сельскохозяйственных условиях, где ременные приводы сталкиваются с переменными нагрузками, воздействием мусора и частыми циклами пуска и остановки.

Стандарты RMA и обеспечение качества

Соответствие стандарту RMA IP-21

Производство соответствует стандарту RMA (Ассоциации производителей резины) IP-21 для узких клиновых ремней, который определяет допуски на размеры, системы классификации по длине и методы испытаний на рабочие характеристики. Длины ремней отмечены стандартными обозначениями, соответствующими внутренней длине или эффективной длине в соответствии с правилами нумерации RMA.

Процедуры проверки и тестирования

Каждая производственная партия проходит проверку размеров, включая измерение ширины, высоты и угла верха. Испытания на статическое натяжение подтверждают целостность корда, а соответствие длины гарантирует, что ремни в подобранном комплекте попадают в заданные диапазоны допусков. Кодирование партий обеспечивает прослеживаемость партий сырья, даты производства и записей проверок.

Часто задаваемые вопросы о зубчатых узких клиновых ремнях

В чем преимущество зубчатых клиновых ремней перед обмотанными клиновыми ремнями?

Зубчатые клиновые ремни могут работать со шкивами меньшего диаметра, поскольку насечки уменьшают изгибающее напряжение на внутренней поверхности. Они также более эффективно рассеивают тепло за счет увеличенной площади поверхности. Это обеспечивает более высокие передаточные числа и более компактную конструкцию привода по сравнению с клиновыми ремнями того же сечения.

Как выбрать правильный раздел XPZ/XPA/XPB/XPC?

Выбор секции зависит от передаваемой мощности, передаточного числа привода, межосевого расстояния и диаметра шкива. Используйте таблицы номинальной мощности RMA или программное обеспечение для проектирования приводов, чтобы рассчитать необходимый размер секции и количество ремней. На выбор также влияют такие факторы, как температура окружающей среды, рабочий цикл и материал шкива.

Каков диапазон рабочих температур узких клиновых ремней?

Стандартные зубчатые узкие клиновые ремни работают в диапазоне температур от -45°C до +70°C. Длительная эксплуатация при верхнем пределе температуры может ускорить старение резины. Для высокотемпературных сред доступны версии из термостойкого компаунда с повышенным температурным диапазоном.

Можно ли использовать узкие зубчатые клиновые ремни со стандартными клиновыми шкивами?

Для узких зубчатых клиновых ремней требуются шкивы с размерами канавок, соответствующими сечению ремня (XPZ, XPA, XPB или XPC). Они не взаимозаменяемы с классическими клиноременными шкивами (секции A, B, C), поскольку различаются верхняя ширина, высота и угол наклона. Перед установкой всегда проверяйте, чтобы характеристики канавок шкива соответствовали секции ремня.
