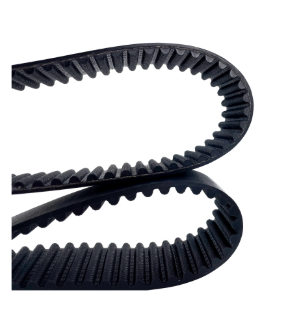

Высокоскоростные ремни ГРМ представляют собой компоненты синхронной передачи мощности, в которых зубчатые профили входят в зацепление с соответствующими зубьями шкива, обеспечивая точное управление движением без проскальзывания. В отличие от фрикционных приводных ремней, таких как клиновые или плоские ремни, зубчатые ремни поддерживают постоянное соотношение скоростей между ведущим и ведомым валами, что делает их пригодными для применений, требующих точного позиционирования и синхронизации. Эти ремни работают в широком диапазоне скоростей: от индексации на низкой скорости до непрерывной работы на высокой скорости, и предназначены для случаев, когда постоянство угловой скорости является конструктивным требованием.
Зубчатый профиль на внутренней поверхности ремня входит в зацепление с канавками шкива, обеспечивая синхронную передачу мощности. Форма зуба точно отформована, чтобы обеспечить плавное зацепление и расцепление с зубьями шкива, что снижает шум и вибрацию во время работы. Покрытие из нейлоновой ткани на поверхностях зубьев снижает трение между зубьями ремня и канавками шкива, способствуя стабильной работе на протяжении всего срока службы ремня. Доступны различные геометрии профилей зубьев, в том числе криволинейные, трапециевидные и модифицированные криволинейные конструкции, чтобы соответствовать конкретным требованиям к нагрузке и скорости.
Растяжимые корды, встроенные в корпус ремня, проходят продольно по длине ремня, обеспечивая устойчивость к удлинению под нагрузкой. Эти корды изготовлены из высокопрочных волокон, таких как стекловолокно или сталь, выбранных из-за их размерной стабильности и несущих свойств. Натяжные корды являются основным несущим элементом ремня и определяют его общую прочность на разрыв. Материал и конструкция шнура выбираются на основе требований к передаче энергии и ожидаемых циклов нагрузки.
Корпус ремня обычно изготавливается из резинового или полиуретанового состава, который покрывает эластичные корды и образует профили зубьев. Резиновые смеси обладают гибкостью и хорошей устойчивостью к усталости при изгибе, что делает их пригодными для широкого спектра промышленного применения. Полиуретановые составы обеспечивают дополнительную устойчивость к определенным химическим веществам и условиям окружающей среды. Состав выбирается с учетом диапазона рабочих температур, воздействия окружающей среды и требований к циклу нагрузки.
Серия профилей зубов | Доступные модели | Шаг зубьев | Геометрия профиля |
|---|---|---|---|
HTD (круговая дуга) | 3М, 5М, 8М, 14М, 20М | 3 мм, 5 мм, 8 мм, 14 мм, 20 мм | Криволинейный |
Трапециевидный (серия T) | Т2.5, Т5, Т10, Т20 | 2,5 мм, 5 мм, 10 мм, 20 мм | Трапециевидный |
СТД (полукруглый) | С3М, С5М, С8М, С14М | 3 мм, 5 мм, 8 мм, 14 мм | Модифицированная криволинейная |
Ширина и длина ремня определяются в соответствии с требованиями применения. Длина определяется количеством зубьев, умноженным на шаг зубьев, при этом стандартные длины доступны для каждой серии профилей.
Высокоскоростные ремни ГРМ используются в широком спектре промышленного оборудования. В системах промышленной автоматизации они обеспечивают синхронизированное движение конвейерных линий, упаковочного оборудования и сборочного оборудования, где требуется согласованное время между несколькими станциями. В печатных машинах используются зубчатые ремни для точной регистрации подачи бумаги и выравнивания цветов на высоких скоростях производства. Текстильное оборудование использует их в системах синхронизированного привода прядильного, ткацкого и вязального оборудования. На станках используются зубчатые ремни для приводов шпинделей и позиционирования осей, где точность позиционирования влияет на качество детали. Дополнительные области применения включают пищевое оборудование, медицинское оборудование, оборудование для автоматизации делопроизводства, робототехнику и производство полупроводников — везде, где точное поддержание соотношения скоростей и точность позиционирования являются требованиями проектирования.
Выбор правильного высокоскоростного ремня ГРМ предполагает оценку нескольких факторов. Требуемая мощность передачи и рабочая скорость определяют соответствующую ширину ремня и размер профиля зубьев. Приложения с более высокими мощностями обычно требуют более широких ремней или более крупных профилей зубьев с большей прочностью на сдвиг на зуб. Расстояние между центрами между шкивами и желаемое передаточное число определяют длину ремня и количество зубьев на каждом шкиве. Условия окружающей среды, включая диапазон температур, воздействие масел или химикатов, а также наличие пыли или мусора, влияют на выбор состава материала ремня. Правильное натяжение необходимо для стабильной работы; недостаточное натяжение может вызвать скачок зубьев под нагрузкой, а чрезмерное натяжение ускоряет износ подшипников и сокращает срок службы ремня. В рамках программы профилактического обслуживания рекомендуется регулярная проверка на износ зубьев, растрескивание и правильность выравнивания.
Высокоскоростные зубчатые ремни доступны в трех сериях профилей первичных зубьев: дугообразные профили HTD (3M, 5M, 8M, 14M, 20M), трапециевидные профили серии T (T2,5, T5, T10, T20) и полукруглые профили STD (S3M, S5M, S8M, S14M). Каждый профиль предлагает различные характеристики грузоподъемности, шума и сцепления, соответствующие конкретным требованиям применения.
Ременные приводы ГРМ могут обеспечить эффективность трансмиссии до 99 процентов при правильном натяжении и правильно подобранных шкивах. Фактическая эффективность зависит от таких факторов, как тип ремня, диаметр шкива, рабочая скорость, уровень натяжения и точность выравнивания. Для поддержания номинальной эффективности в течение всего срока службы необходимы правильная установка и техническое обслуживание.
В высокоскоростных ремнях ГРМ обычно используется резиновый или полиуретановый состав со встроенными эластичными кордами из стекловолокна или стали. Поверхности зубьев покрыты нейлоновой тканью для уменьшения трения и износа во время взаимодействия со шкивами. Выбор материала зависит от нагрузки, скорости, диапазона температур и требований к воздействию окружающей среды.
Размер ремня ГРМ определяется тремя параметрами: типом профиля зубьев (например, 5M, T10), длиной ремня (задается количеством зубьев, умноженным на шаг) и шириной ремня. Требуемая длина зависит от межосевого расстояния шкива и количества зубьев шкива. Проконсультируйтесь со спецификациями приложения или техническим консультантом для правильного расчета размеров на основе вашей конкретной конфигурации привода.
