Зубчатая направляющая клинового ремня: гибкость, тепло и посадка на шкиве

Модернизация систем передачи энергии требует балансировки эффективности привода, ограничений по пространству и срока службы компонентов. Инженеры-механики сталкиваются с трудными решениями при проектировании современного оборудования. Вам нужна надежная и долговечная работа без ущерба для компактной компоновки оборудования. Стандартные ремни с обмоткой часто преждевременно выходят из строя в высокоскоростных, тугих или высокотемпературных конфигурациях. Они испытывают сильное напряжение при изгибе. Они легко трескаются и быстро разрушаются при интенсивных термических нагрузках. В этой реальности бригады технического обслуживания вынуждены бороться с непредвиденными простоями оборудования и частой заменой компонентов.

Зубчатый клиновой ремень предлагает надежное инженерное решение именно этих эксплуатационных задач. Наша цель — предоставить строгую техническую оценку этих модернизированных компонентов привода. Мы поможем разработчикам систем определить, оправдывает ли эта структурная модификация переход. Вы откроете для себя основные механизмы снятия напряжений, управления температурным режимом и идеальной посадки шкивов. После этого вы сможете принимать обоснованные решения о закупках для ваших конкретных промышленных применений.

Ключевые выводы

• Снятие напряжения при изгибе: конструкция с насечками позволяет работать со шкивами меньшего диаметра, не вызывая преждевременного растрескивания при изгибе.

• Термическая эффективность: увеличенная площадь поверхности и уменьшенное внутреннее трение существенно снижают рабочие температуры, продлевая срок службы ремня.

• Эффективность и стоимость. Несмотря на то, что первоначальные затраты на закупки выше, повышение энергоэффективности на 2–3% часто приводит к чистой положительной рентабельности инвестиций в приложениях, работающих в непрерывном режиме.

• Системные предостережения: они не являются универсальным решением; приложения с тяжелым абразивным мусором или экстремальными ограничениями по уровню шума требуют тщательной оценки перед переключением.

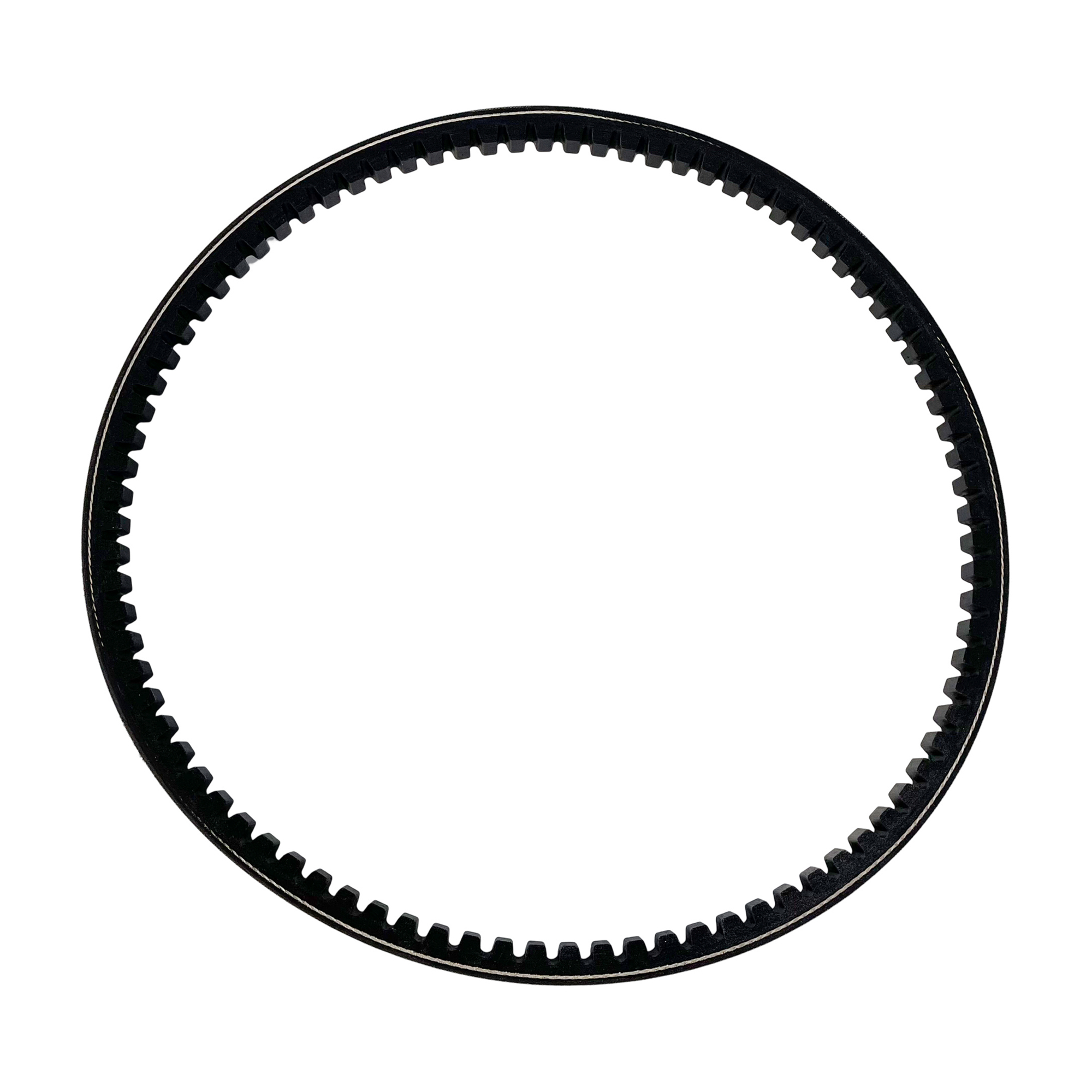

Структурная механика зубчатого клинового ремня

Сначала мы должны установить четкую основу дизайна. В стандартных гладких ремнях весь резиновый сердечник покрыт защитной тканью. Эта оболочка защищает внутренние компоненты от внешних загрязнений. Это также допускает небольшую степень контролируемого скольжения. И наоборот, зубчатый ремень с необработанным краем полностью удаляет эту тканевую обертку на боковинах. Открытый эластомерный сердечник непосредственно контактирует с канавками металлического шкива. Это структурное отличие фундаментально меняет способ взаимодействия компонента с геометрией привода.

Отраслевая терминология часто создает путаницу в процессе отбора. Специалисты по техническому обслуживанию часто называют этот компонент зубчатым клиновым ремнем или иногда зубчатым клиновым ремнем . Нам необходимо уточнить эту номенклатуру. Формованные «зубы» выполняют весьма специфическую структурную функцию. Они существуют исключительно ради физической гибкости и рассеивания тепла окружающей среды. Они не обеспечивают возможности синхронизации. Они не входят в зацепление с соответствующими зубьями звездочки. Передача мощности по-прежнему полностью зависит от трения боковин.

Состав материала определяет общую производительность и долговечность. Стандартная конструкция этого специализированного резинового приводного ремня основана на передовых исследованиях в области полимеров. Производители обычно используют высокотехнологичные эластомерные соединения, такие как EPDM (этилен-пропилен-диеновый мономер) или неопрен. EPDM обеспечивает максимально агрессивное сцепление с необработанными краями. Он устойчив к разрушению окружающей среды под воздействием окружающего озона, ультрафиолета и агрессивных промышленных химикатов. Высокопрочные эластичные корды закреплены чуть выше нейтральной оси. Производители изготавливают эти шнуры из плотно намотанного полиэстера или кевлара. Эти шнуры воспринимают основные нагрузки. Они предотвращают нежелательное удлинение при сильном крутящем моменте.

Оценка гибкости и минимальной посадки шкива

Механические приводы часто сталкиваются с серьезной проблемой «посадки шкива». Стандартные гладкие ремни испытывают огромные структурные напряжения, когда их диаметр не соответствует оптимальному. Нижняя часть резины сильно сжимается. В то же время верхняя часть растягивается под сильным натяжением. Эта агрессивная двухтактная динамика со временем разрывает внутреннюю резиновую матрицу. Вы быстро заметите глубокие трещины при изгибе вдоль нижней поверхности. В таких ограниченных условиях структурная целостность быстро разрушается.

Формованные шестерни действуют как зоны снятия напряжения. Они эффективно решают это геометрическое ограничение. Физические выемки сжимаются в пустые пространства при изгибе по малым радиусам. Материал изгибается естественным образом, а не сопротивляется резкому изгибу. Внутренние молекулы каучука испытывают значительно меньшую внутреннюю силу сдвига. Вы полностью устраняете разрушительное сжатие дна. Это простое механическое изменение предотвращает раннее возникновение усталости при изгибе.

Этот механизм снятия стресса имеет серьезные последствия для системных инженеров. Мы можем классифицировать эти преимущества напрямую:

1. Компактная системная архитектура. Инженеры проектируют гораздо более компактные конфигурации приводов. Вы можете реализовать более высокие возможности передачи мощности в невероятно компактных ограждениях машины. Эта особенность экономии места является преимуществом современных модульных конструкций оборудования.

2. Благоприятное соотношение скоростей: разработчики систем используют приводные шкивы значительно меньшего размера. Вы достигаете агрессивного снижения скорости непосредственно на этапе первичного привода. Вы достигаете этого, не жертвуя существенным трением боковин или сцеплением.

3. Пониженное сопротивление изгибу: приводной двигатель расходует меньше электроэнергии, просто сгибая резину за углом. Это немедленно приводит к увеличению полезной мощности, направляемой на приводимую нагрузку.

Управление температурным режимом и рассеивание тепла

Тепло действует как основная разрушительная сила в любой системе передачи энергии. Нам необходимо детально разобраться в конкретных источниках этой тепловой нагрузки. Внутреннее трение приводит к значительному перегреву. Инженеры называют это гистерезисом. Непрерывный изгиб и выпрямление эластомера вызывает молекулярное трение. Кроме того, окружающая рабочая среда способствует вторичным тепловым нагрузкам. Горячие моторные отсеки, закрытые ограждения машин и близлежащие печи повышают базовую температуру. Эластомеры быстро разлагаются в таких высоких температурных условиях. Резина затвердевает, тускнеет и в конечном итоге разрушается.

Аэродинамический охлаждающий эффект выемок обеспечивает значительные эксплуатационные преимущества. Литые шестерни действуют точно так же, как ребра пассивного охлаждения на блоке двигателя. Они быстро перемешивают окружающий воздух при высокоскоростном вращении. Эта физическая геометрия увеличивает общую площадь открытой поверхности. Лента отдает накопленное тепло в окружающий воздух гораздо быстрее, чем гладкая обертка. Кроме того, уменьшенное сопротивление изгибу напрямую соответствует меньшему гистерезису. С самого начала вы генерируете значительно меньше внутреннего тепла. Компонент работает холоднее.

Мы видим огромное совпадение между экстремальными условиями эксплуатации транспортных средств и тяжелой промышленностью. Автомобильный зубчатый ремень был разработан специально для работы в суровых условиях под капотом. Современные двигатели выделяют интенсивное тепловое излучение и работают на экстремальных оборотах. Инженерам-автомобилестроителям требовалось решение, устойчивое к термическому остеклению и быстрой усталости. Те же самые инженерные принципы применимы непосредственно к тяжелому промышленному оборудованию. Вы часто будете использовать эти передовые конструкции в требовательных центробежных воздуходувках, массивных системах вентиляции и кондиционирования воздуха и высокопроизводительных жидкостных насосах.

Матрица решений: стандартная упаковка против зубчатой

Покупатели должны строго оценить соотношение производительности и стоимости, прежде чем стандартизировать объект. Вы потратите заметную премию вперед на зубчатые варианты. Сложные процессы производства и формования диктуют более высокую первоначальную стоимость. Однако долгосрочная непрерывная деятельность демонстрирует иную реальность. Приложения с высокой нагрузкой часто обеспечивают прямой выигрыш в энергоэффективности на 2–3%. Меньше энергии двигателя, затрачиваемой на сопротивление изгибу, означает меньшее потребление электроэнергии на счетчике. Кроме того, увеличенный срок эксплуатации значительно увеличивает интервалы планового технического обслуживания. Вы отправляете меньше технических специалистов для регулировки и замены натяжения.

Механика хвата сильно влияет на процесс выбора. Мы должны противопоставить действие физического заклинивания. Края, обернутые тканью, обеспечивают относительно гладкую и контролируемую поверхность трения. Необработанные края обнажают эластомерный сердечник с высоким коэффициентом трения непосредственно на шкиве. Они обеспечивают значительно более высокий коэффициент трения. Под действием напряжения они агрессивно вклиниваются в металлические канавки. Эта агрессивная рукоятка с необработанными краями значительно снижает нежелательное проскальзывание во время резких скачков крутящего момента. Вы более эффективно передаете механическую мощность от привода к ведомому валу.

Несмотря на эти явные преимущества, стандартные варианты по-прежнему выигрывают в весьма специфических инженерных сценариях. Вы должны определить, когда следует избегать радикальных обновлений. Приводы сцепления представляют собой прекрасный пример. В сельскохозяйственном оборудовании часто используются гладкие ремни в качестве грубого физического сцепления. Вы намеренно проскальзываете по ремню, чтобы плавно зацепить груз. Ремень с необработанными краями слишком сильно схватывает для этой задачи. Это вызывает резкие рывки и глохнет двигатель. Кроме того, высокоабразивная среда требует осторожности. В условиях плотной сельскохозяйственной пыли или горнодобывающего песка необработанные края быстро изнашиваются. Тканевая обертка служит жизненно важной защитой от абразивного воздействия окружающей среды.

Риски реализации и системные соображения

Системные интеграторы должны признать определенные риски внедрения, прежде чем приступать к обновлению всего предприятия. Накопление абразивного мусора представляет серьезную опасность. Пыльная среда, гравийные дворы или предприятия по производству древесины создают плотные облака твердых частиц. Этот летающий мусор легко плотно забивается в пустые шестерни. Давление шкивов уплотняет пыль в твердую, твердую массу. Этот набитый материал эффективно превращает внутреннюю поверхность в разрушительный шлифовальный круг. Он быстро повреждает гибкую эластомерную структуру. Что еще более важно, он постоянно разрушает дорогие металлические канавки шкивов.

Акустическая мощность требует пристального внимания на этапе проектирования. Физическое смещение воздуха, вызванное насечками, меняет акустическую сигнатуру привода. Быстро движущиеся зубцы задерживают небольшие пузырьки воздуха в канавке шкива. Быстрое освобождение этого захваченного воздуха производит отчетливый звук. Это часто приводит к более высокому рабочему вою по сравнению с бесшумными и плавными альтернативами. Предприятия, на которых действуют строгие правила по охране труда, требуют тщательной акустической оценки. Вы можете нарушить местные ограничения по децибелам, если разместите десятки таких приводов в закрытом помещении.

Допуски на износ шкивов и соосность становятся крайне важными при внедрении. Стены с необработанными краями агрессивно цепляются за металлические поверхности. Этот высокий коэффициент трения выявляет любые механические дефекты в вашей установке. Угловое или параллельное смещение приводит к тому, что жесткая резина волочится по металлу вбок. Поскольку необработанная кромка не скользит легко, она ускоряет износ металлических шкивов, а не просто разрушает резину. При любом развертывании настоятельно рекомендуется соблюдать строгие протоколы установки.

Общие передовые методы успешной реализации включают в себя:

• Инструменты лазерного выравнивания: используйте точные лазерные инструменты вместо линейки, чтобы обеспечить абсолютную параллельность и угловое выравнивание.

• Измерители канавок шкивов: проверьте существующие шкивы с помощью специальных датчиков профиля. Необработанные кромки требуют идеально подобранных углов канавок для правильного заклинивания.

• Защита от мусора: установите соответствующую физическую защиту, чтобы предотвратить попадание тяжелых частиц в зону привода.

• Обкаточное натяжение: выполните вторичную проверку натяжения после первых 24 часов эксплуатационной обкатки.

Заключение

Оценка компонентов передачи мощности требует строгого внимания к механическим переменным и условиям эксплуатации. Вам следует систематически составлять список зубчатых конфигураций для компактных приводов, экстремальных температур окружающей среды и непрерывных операций с критическим энергопотреблением. Их облегченные нижние части полностью исключают усталость при изгибе, присущую гладким оберткам. Их агрессивные необработанные края передают максимальный крутящий момент без проскальзывания. Они устраняют точные тепловые и физические ограничения, с которыми сталкиваются устаревшие приводные системы.

Мы советуем читателям провести комплексный технический аудит перед заказом замены. Немедленно проверьте состояние шкива вашего текущего привода. Измерьте точные минимальные диаметры, чтобы подтвердить свои геометрические ограничения. Оцените окружающую среду на наличие тяжелых абразивов или строгих ограничений по уровню шума. Проверив эти конкретные механические параметры, вы гарантируете, что ваша недавно модернизированная система обеспечит ожидаемую вами надежность и эффективность.

Часто задаваемые вопросы

Вопрос: Можно ли заменить стандартный клиновой ремень на зубчатый на тех же шкивах?

О: Да, при условии, что профиль поперечного сечения (например, BX по сравнению с B) точно соответствует существующей настройке. Однако необходимо тщательно осмотреть металлические шкивы на предмет неравномерного износа. Необработанные края обеспечивают агрессивное сцепление и гораздо менее устойчивы к изношенным, вогнутым канавкам по сравнению с обернутыми ремнями.

Вопрос: Растягиваются ли зубчатые клиновые ремни больше, чем стандартные?

О: Нет. Внутренние эластичные корды определяют общее растяжение, а не внешние резиновые зубцы. В обеих конструкциях производители используют высокопрочные шнуры из полиэстера или кевлара. Правила приработки и текущего натяжения остаются одинаковыми для обоих типов приводов.

Вопрос: Зубчатый клиновой ремень — это то же самое, что ремень ГРМ?

Ответ: Нет. Ремень ГРМ использует систему привода с принудительным зацеплением, в которой зубья идеально сцепляются со специальной звездочкой. Зубчатый или зубчатый клиновой ремень для передачи мощности полностью зависит от трения боковин. Вырезы существуют исключительно для повышения гибкости и рассеивания тепла.
