Заказ запасного клинового ремня на основе догадок — это риск, связанный с закупками, который приводит к увеличению времени простоя оборудования, расходам на обратную доставку и потенциальному повреждению подшипников из-за неправильного натяжения. Когда номер детали OEM стерся или ремень порвался, точные измерения — единственный путь к восстановлению эксплуатационной эффективности. Промышленные приводы полагаются на точную геометрию; расхождение всего в полдюйма в длину или в долю дюйма в ширину может помешать машине эффективно передавать мощность.
В этом руководстве описаны стандартные рабочие процедуры для определения поперечного сечения клинового ремня и расчета эффективной длины. Мы выходим за рамки простого измерения рулеткой и охватываем стандартные формулы преобразования (внутренняя и внешняя окружность) и методы судебно-медицинской экспертизы, когда ремень полностью отсутствует. Выполнив эти шаги, вы сможете с уверенностью определить правильный номер детали и обеспечить максимальную производительность вашей приводной системы.
Сначала профиль: измерение длины бесполезно без предварительного подтверждения поперечного сечения (ширины и глубины сверху).
Фактор «растяжения»: использованный ремень, скорее всего, растянулся; Прямое измерение старого ремня часто требует корректировки размера в сторону уменьшения при замене.
ID и OD: классические ремни (A, B, C) нумеруются по внутренней окружности (ID), а клиновые ремни (3V, 5V) нумеруются по внешней окружности (OD).
Метод прокатки. Если у вас нет специального инструмента для измерения клинового ремня, прокатка ремня по плоской поверхности будет более точным, чем использование гибкой тканевой ленты.
Протокол «Потерянный ремень». Если ремень отсутствует, вы должны измерить путь шкива с помощью струнного метода или выполнить расчет на основе диаметра шкива и межосевого расстояния.
Прежде чем измерять длину, необходимо классифицировать серию ремня. Ремень правильной длины, но неправильной ширины будет опускаться на шкиве или подниматься слишком высоко, что приведет к проскальзыванию и быстрому выходу из строя. Поперечное сечение действует как «отпечаток пальца» ремня, определяя, как он сидит в канавке шкива. Без этих данных измерения длины бессмысленны.
Чтобы точно определить серию, используйте цифровой штангенциркуль. Положите ремень на плоскую поверхность или держите его в поперечном сечении. Вам необходимо зафиксировать два конкретных размера: ширину сверху (самая широкая часть трапеции) и глубину (толщина сверху вниз).
| Серия ремней | Ширина верхней части (дюймы) | Типичная глубина (дюймы) | Общие области применения |
|---|---|---|---|
| Классический А | 1/2 дюйма | 5/16' | Общая промышленность, сельское хозяйство |
| Классический Б | 21/32 дюйма (~5/8 дюйма) | 13/32' | Вентиляторы, воздуходувки, насосы |
| Классический С | 7/8' | 17/32' | Тяжелые дробилки, миксеры |
| Клин 3В | 3/8 дюйма | 5/16' | Компактные высокоскоростные приводы |
| Клин 5В | 5/8' | 17/32' | Промышленные приводы высокой мощности |
| ФХП (4 л) | 1/2 дюйма | 5/16' | ОВиК, Легкий режим работы |
При измерении обратите особое внимание на классические профили . В идеале вы должны определить секции A (ширина 1/2 дюйма), B (ширина 21/32 дюйма или примерно 5/8 дюйма), C (ширина 7/8 дюйма), D и E. Это рабочие лошадки индустриального мира. Если вы измеряете ширину примерно 5/8 дюйма, будьте осторожны. Вы должны различать секцию Classic B и секцию Wedge 5V. Хотя они имеют одинаковую ширину верха, 5V глубже и имеет более крутой угол боковой стенки, что обеспечивает более высокую передачу мощности при меньшей занимаемой площади.
Для клиновидных/узких профилей ищите размеры 3V (ширина 3/8 дюйма), 5V (ширина 5/8 дюйма) и 8V. Эти ремни предназначены для передачи более высоких нагрузок с помощью более узких шкивов. Наконец, в системах отопления, вентиляции и кондиционирования воздуха и легкой технике вы встретите серию дробных лошадиных сил (FHP) , а именно 2L, 3L, 4L и 5L. Хотя по размерам они схожи с ремнями Classic (например, 4L аналогичны ремням A), они предназначены для более легких нагрузок, в отличие от круглых ремней , которые обычно предназначены для легкой транспортировки или операций с очень низким крутящим моментом.
Получив основные размеры, осмотрите нижнюю сторону ремня. Вы можете увидеть выемки или «зубцы» в нижней части. Это не значит, что это ремень ГРМ; скорее всего, это вариант с зубчатыми краями.

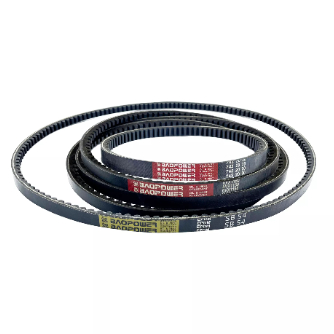

Обязательно проверьте наличие зубчатых/зазубренных нижних сторон. Обратите внимание, что суффикс «X» (например, AX, BX, 3VX) обозначает зубчатый клиновой ремень . Они имеют те же размеры, что и стандартные ремни с обмоткой, но обеспечивают более высокую гибкость. Зубцы позволяют ремню обматывать шкивы меньшего диаметра без перегрева, обеспечивая лучшее рассеивание тепла и эффективность. Если на вашем старом ремне есть эти насечки, замените его эквивалентным ремнем серии «X», чтобы сохранить производительность.
После подтверждения профиля определите длину. Не измеряйте диаметр петли и не складывайте ремень пополам; эти методы вносят значительные геометрические ошибки, поскольку при установке ремень не представляет собой идеальный круг, а жесткость влияет на радиус сгиба.
Для получения наиболее точных результатов используйте специальный механический манометр. Эти инструменты обычно состоят из двух шкивов — фиксированного и подвижного, установленных на масштабированной направляющей. Вы надеваете ремень на шкивы и вытягиваете подвижный, пока ремень не натянется.
Этот метод обеспечивает постоянное натяжение, что очень важно, поскольку ремни в некоторой степени эластичны. Затем вы читаете точный код размера прямо с весов. Этот подход лучше всего подходит для ремонтных мастерских с большими объемами повторяющихся лент, поскольку исключает человеческий фактор и параллакс считывания.
Если у вас нет профессионального калибра, лучшим вариантом будет метод прокатки. Это намного лучше, чем пытаться обернуть рулетку вокруг гибкой петли.
Отметьте пояс: нарисуйте четкую линию на внешней стороне ремня с помощью мела или серебряного маркера.
Отметьте пол: положите ремень на ровный пол или длинный верстак. Совместите отметку на ремне с начальной отметкой на полу.
Раскатывание: Прокатите ремень вперед по прямой линии. Убедитесь, что он не скользит. Продолжайте кататься, пока отметка на ремне снова не коснется пола.
Измерьте расстояние: отметьте вторую точку контакта на полу. Отодвиньте ремень в сторону и с помощью стальной рулетки определите расстояние между двумя отметками на полу.
Почему это работает: это устраняет ошибки «провисания» и жесткости, типичные при попытке обернуть рулетку вокруг подвешенного ремня. Он дает вам точное измерение внешней окружности (наружного диаметра).
Если вам не хватает места на полу, вы можете продеть гибкую измерительную ленту вдоль внешней окружности (наружного диаметра) ремня. Для этого потребуется помощник, который будет держать конец ленты.
Убедитесь, что лента плотно прилегает к задней части ремня и не перекручивается. Предупреждение: избегайте использования стальных втягивающихся лент, поскольку они не могут плотно прилегать к радиусу ремня. Металлическая лента будет «перекрывать» кривую, в результате чего будут возникать зазоры, из-за которых показания будут искусственно большими (часто от 0,5 до 1 дюйма). Для этого метода всегда используйте портновскую тканевую ленту.
Необработанные измерения редко являются фактическим номером детали. Производители используют разные стандарты маркировки для ремней Classic и Wedge. Вы должны применить правильную математику к своим измерениям, чтобы перевести дюймы в размер сделки.
Исторически сложилось так, что классические промышленные ремни определялись их внутренней длиной. Правило: номера деталей обычно обозначают внутреннюю окружность (ID) , но вы, вероятно, измеряли внешнюю окружность (OD), используя метод прокатки.
Вам необходимо преобразовать измерение наружного диаметра в номер детали на основе идентификатора, используя формулу преобразования :
Раздел A: измеренный внешний диаметр минус 2 дюйма = номер детали. (например, если ваш внешний диаметр составляет 50 дюймов, вам понадобится A48).
Раздел B: измеренный внешний диаметр минус 3 дюйма = номер детали. (например, если ваш внешний диаметр составляет 60 дюймов, вам понадобится B57).
Секция C: измеренный внешний диаметр минус 4 дюйма = номер детали.
Раздел D: Измеренный внешний диаметр минус 5 дюймов = номер детали.
Если вам не удастся вычесть эти значения, вы закажете ремень на несколько дюймов длиннее, и на вашей моторной базе закончится пространство для регулировки прежде, чем ремень будет натянут.
Современные узкие клиновые ленты упрощают этот процесс. Правило: Номера деталей обычно соответствуют внешней окружности (наружный диаметр) . Никакого вычитания не требуется.
Примеры:
Размер 80 дюймов на узком клиновом ремне соответствует 3V800 или 5V800 (в зависимости от ширины).
Размер 38 дюймов на дробном ремне соответствует 4L380.
Это различие имеет жизненно важное значение. Ремень «A80» и ремень «4L800» могут звучать одинаково, но внешняя длина A80 составляет 82 дюйма, а внешняя длина 4L800 — 80 дюймов.
Обратите внимание, что метрические ремни измеряются в миллиметрах на основе базовой длины/шага. Это вводит третью переменную. Если вы заменяете стандартные ремни ANSI метрическими ремнями серии SP, вам обычно требуются специальные таблицы преобразования. При прямом преобразовании дюймов в миллиметры часто не учитывается разница в шаге линии.
Если у машины нет ремня, необходимо выполнить «судебные измерения» на самом приводном узле. Этот сценарий часто встречается, когда ремень рвется и теряется или при вводе в эксплуатацию нового привода.
Это наиболее практичный полевой метод. Сначала втяните натяжитель или основание двигателя в «самое короткое» положение (ближайшее к ведомому шкиву). Затем выдвиньте его примерно на 20% от диапазона перемещения. Этот буфер имеет решающее значение; если вы измеряете в полностью втянутом положении, вы никогда не сможете установить новый ремень, потому что вы не сможете надеть его на обод шкива.
Проложите нерастягивающуюся веревку (или старый сетевой кабель) через канавки шкива, имитируя путь ремня. Потяните его покрепче. Тщательно отметьте место пересечения ниток ручкой. Снимите веревку и измерьте длину между отметками. Результат: это дает вам приблизительную длину шага или внешний диаметр, в зависимости от того, находится ли струна глубоко в канавке или сверху. Сравните это измерение со стандартными размерами каталога.
Если вы не можете легко получить доступ к шкивам, вы можете рассчитать длину математически. Вам нужны три цифры:
1. Внешний диаметр (наружный диаметр) шкива привода (двигателя) (D).
2. Наружный диаметр (НД) ведомого шкива (d).
3. Межосевое расстояние (CD) между двумя валами (C).
Логика расчета: используйте стандартную алгебраическую формулу длины ремня:
L = 2C + 1,57(D + d) + (D - d)² / 4C..
Совет для профессионалов: хотя формула точна, большинство промышленных поставщиков предоставляют онлайн-калькуляторы для этого конкретного уравнения, чтобы сэкономить время. Этот метод дает внешнюю длину, которую затем можно преобразовать, используя правила, описанные в шаге 3.
Просто покупать то, что вы измерили, не всегда правильно. Ремни представляют собой динамические компоненты, физические свойства которых со временем изменяются. Слепая замена старого ремня может привести к его неплотному прилеганию.
Реальность: клиновые ремни могут растянуться на 1–5% в течение срока службы, прежде чем выйти из строя. Если вы измеряете ремень, который проскальзывал или болтался, скорее всего, он удлинен.
Регулировка: при измерении использованного, ослабленного ремня, который был максимально натянут на натяжителе, выберите новый на 1 дюйм короче измеренного значения. Такое уменьшение размера помогает восстановить диапазон натяжения основания вашего двигателя, гарантируя, что у вас будет место для повторного натяжения ремня при его обрыве.
Осмотрите боковые стенки шкивов на предмет «выемок». Металлические шкивы со временем изнашиваются из-за абразивной пыли и трения. Новый ремень, помещенный в изношенный шкив, опустится слишком глубоко, что приведет к изменению эффективного делительного диаметра и передаточного числа.
Практическое правило: если новый ремень сидит заподлицо с ободом или под ним на стандартном шкиве (секция A/B), возможно, шкив изношен. В идеале ремень должен проходить немного выше обода (примерно на 1/16–1/8 дюйма), чтобы обеспечить эффективное сцепление с боковинами.
Если в приводе используется несколько ремней, никогда не заменяйте только один. Вам необходимо заменить весь комплект. Смешивание старого и нового ремней приводит к тому, что новый (более короткий/жесткий) ремень несет 100% нагрузки, в то время как старые растянутые ремни ослабевают. Это приводит к немедленному выходу из строя нового ремня. Всегда покупайте «совпадающие комплекты» у своего поставщика, чтобы обеспечить одинаковые допуски по длине.
Измерение клинового ремня представляет собой процесс триангуляции: вы должны проверить поперечное сечение, определить точную внешнюю длину, а затем применить правильную отраслевую формулу для получения номера детали. Независимо от того, используете ли вы правило «минус-2 дюйма» для ремня А-образного сечения или струнный метод для голого привода, точность на этом этапе предотвращает совокупные затраты на простой и неэффективность оборудования. Всегда сверяйте рассчитанный номер детали с диапазоном регулировки натяжения, доступным на базе вашего двигателя, чтобы обеспечить беспроблемную установку. Следуя этим протоколам, вы защитите свое оборудование и продлите срок службы компонентов привода.
О: Не всегда. На классических ремнях (A, B, C) число обычно указывает внутреннюю окружность , которая на 2–6 дюймов короче фактической внешней длины. На клиновых ремнях (3V, 5V) и ремнях FHP (4L) число обычно указывает внешнюю окружность ..
О: Не рекомендуется. Металлические ленты не могут плотно прилегать к внешнему радиусу ремня, что часто приводит к тому, что размеры оказываются на 0,5–1 дюйм длиннее. Используйте тканевую ленту или метод прокатки на плоской поверхности.
О: Если ремень достаточно цел и лежит ровно, используйте метод прокатки. Если детали отсутствуют, используйте «Метод струны» на самих шкивах, чтобы смоделировать путь ремня и измерить струну.
A: Они имеют схожие размеры (верхняя ширина 1/2 дюйма), но предназначены для различных применений. Ремни А-образного сечения предназначены для непрерывной работы промышленного класса, тогда как ремни 4L (FHP) предназначены для легкого и прерывистого использования. Ремни 4L измеряются по внешней окружности, а ремни А эффективно измеряются по внутренней окружности (наружный диаметр - 2 дюйма).
Ответ: Вероятно, вы измеряли ремень, который за время эксплуатации значительно растянулся. При замене старого ремня, который проскальзывал, часто бывает разумно немного уменьшить размер или вернуть натяжитель двигателя в исходное положение, прежде чем измерять путь.
