АХ ВХ СХ ZX

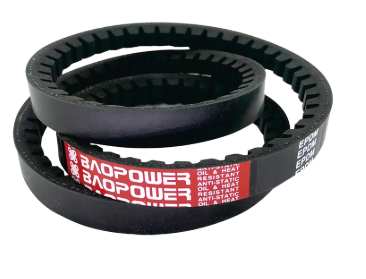

Зубчатые клиновые ремни имеют формованную конструкцию с насечкой на внутренней поверхности, которая увеличивает гибкость ремня при работе со шкивами малого диаметра. Выемки, или зубцы, образуются в процессе вулканизации и располагаются точно на расстоянии друг от друга, чтобы уменьшить напряжение изгиба, когда ремень наматывается на шкивы. Такая конструкция позволяет ремню работать на шкивах меньшего диаметра, чем эквивалентные клиновые ремни с обмоткой, сохраняя при этом сопоставимую мощность передачи мощности.
Растягивающая нагрузка воспринимается высокопрочными кордами, проходящими продольно через корпус ремня. Эти корды изготовлены из полиэфирных или арамидных волокон, выбранных из-за их низкого удлинения и усталостной прочности. Корды точно выровнены и скреплены внутри резиновой матрицы, чтобы обеспечить равномерное распределение нагрузки по поперечному сечению ремня.
В отличие от обернутых клиновых ремней с тканевым наружным слоем, зубчатые клиновые ремни имеют необработанные боковые стенки, которые обеспечивают прямой контакт резины со шкивом. Эта конструкция с необработанными краями увеличивает коэффициент трения между ремнем и канавкой шкива, повышая эффективность передачи крутящего момента. Боковые стенки прецизионно отшлифованы, что обеспечивает одинаковые размеры клина и правильную посадку шкива.
Раздел | Верхняя ширина (мм) | Высота (мм) | Угол | Диапазон длин (мм) | Рекомендуемый диаметр шкива (мм) |
|---|---|---|---|---|---|
ZX | 10 | 6 | 40° | 400 - 1500 | ≥ 50 |
ТОПОР | 13 | 8 | 40° | 600 - 3000 | ≥ 75 |
ВХ | 17 | 11 | 40° | 1000 - 5000 | ≥ 125 |
CX | 22 | 14 | 40° | 2000 - 8000 | ≥ 200 |
Зубчатая конструкция увеличивает площадь поверхности ремня, подвергающуюся воздействию окружающего воздуха, улучшая отвод тепла во время работы. Чрезмерное нагревание является основным фактором деградации клинового ремня, а усиленный охлаждающий эффект зубчатого профиля продлевает срок службы ремня в условиях эксплуатации при высоких температурах. Конструкция с необработанными краями дополнительно способствует теплопередаче по сравнению с альтернативами, обернутыми тканью.
Зубчатые клиновые ремни демонстрируют более низкое энергопотребление по сравнению с намотанными клиновыми ремнями в сопоставимых конфигурациях привода. Пониженное сопротивление изгибу за счет профиля с надрезом означает меньшие потери энергии при изгибе ремня вокруг шкивов, особенно на шкивах меньшего диаметра. В течение всего срока службы эта разница в эффективности способствует снижению общих эксплуатационных затрат на приводные системы.
Формованная конструкция с насечками позволяет зубчатым клиновым ремням огибать шкивы меньшего диаметра без концентрации напряжений, присутствующей в сплошных клиновых ремнях в поперечном сечении. Такая гибкость позволяет разработчикам приводов использовать шкивы меньшего размера, уменьшая размер и вес корпуса привода, сохраняя при этом возможность передачи мощности. Ремни совместимы со стандартными канавками шкивов клиновых ремней соответствующих размеров поперечного сечения.
В оборудовании отопления, вентиляции и кондиционирования воздуха для привода вентиляторов и воздуходувок используются зубчатые клиновые ремни. Улучшенные характеристики рассеивания тепла и эффективности обеспечивают непрерывную работу систем отопления, вентиляции и кондиционирования воздуха, где время простоя замены ремня влияет на климат-контроль в здании. Конфигурации с несколькими ремнями распространены в агрегатах большей производительности.
В станках, деревообрабатывающем оборудовании и упаковочном оборудовании для передачи главного привода и вспомогательного движения используются зубчатые клиновые ремни. Конструкция с необработанной кромкой обеспечивает постоянную передачу крутящего момента при различных условиях нагрузки, возникающих при операциях механической обработки и обработки. Компактный размер привода, обеспечиваемый меньшим диаметром шкивов, способствует оптимизации конструкции оборудования.
В автомобилях и транспортных средствах большой грузоподъемности зубчатые клиновые ремни приводят в движение генераторы, водяные насосы, вентиляторы охлаждения и другие аксессуары двигателя. Термостойкие свойства и гибкость делают их пригодными для подкапотных условий эксплуатации с повышенными температурами и ограниченным пространством для установки.
В сельскохозяйственной технике, включая комбайны, пресс-подборщики и ирригационные системы, для передачи мощности между двигателем и компонентами навесного оборудования используются зубчатые клиновые ремни. Ремни работают на открытом воздухе в условиях воздействия пыли, влаги и переменных температур, сохраняя при этом рабочие характеристики трансмиссии.
Зубчатые клиновые ремни доступны в стандартных поперечных сечениях, обозначенных ZX, AX, BX и CX, что соответствует стандартным размерам клиновых ремней с добавленным зубчатым профилем. Поперечное сечение должно соответствовать размерам канавок шкива, чтобы обеспечить правильный контакт клина и распределение нагрузки. Использование неправильного сечения приводит к ускоренному износу и снижению мощности.
Длина ремня выбирается исходя из межосевого расстояния между ведущим и ведомым шкивами и желаемого передаточного числа. Допуск по длине контролируется во время производства, чтобы обеспечить единообразную посадку в подобранных комплектах ремней. Максимальная рабочая скорость зависит от поперечного сечения ремня и диаметра шкива, при этом секции большего размера обычно рассчитаны на более низкую скорость поверхности.
При выборе зубчатых клиновых ремней для коммерческих закупок следует документировать такие факторы, как передаточное число, межосевое расстояние, метод натяжения и условия окружающей среды. Несколько ременных приводов требуют согласованных комплектов для обеспечения равного распределения нагрузки. Механизмы натяжения должны обеспечивать правильное натяжение при установке и периодическую регулировку для компенсации удлинения.
Зубчатые клиновые ремни имеют насечки на внутренней поверхности, которые снижают напряжение изгиба и улучшают отвод тепла, а намоточные клиновые ремни имеют тканевый наружный слой сплошного сечения. Зубчатые ремни обеспечивают более высокую эффективность, лучшую термостойкость и совместимость со шкивами меньшего диаметра.
Стандартные секции зубчатого клинового ремня включают ZX, AX, BX и CX, при этом диапазон длины зависит от секции. Для объемных заказов с особыми требованиями применения могут быть изготовлены нестандартные длины и специальные поперечные сечения.
Зубчатые клиновые ремни с такими же размерами поперечного сечения могут заменить стандартные клиновые ремни с обмоткой в большинстве случаев при условии соответствия размеров канавок шкива. Зубчатые ремни будут работать при более низких температурах и с меньшим энергопотреблением по сравнению с оригинальными ремнями с обмоткой.
Минимальная стоимость заказа зубчатых клиновых ремней, изготовленных по индивидуальному заказу или не входящих в каталог, составляет 1000 долларов США. Стандартные размеры по каталогу могут быть доступны в меньших количествах в зависимости от текущего состояния запасов.
Изготовление оптовых заказов зубчатых клиновых ремней обычно занимает от 25 до 35 дней. Время выполнения может варьироваться в зависимости от объема заказа, сложности спецификации и текущего производственного графика.
