Выбор неправильной толщины ремня приводит не только к преждевременному износу вашего оборудования. Это напрямую приводит к сбоям в отслеживании, чрезмерному перенапряжению двигателя и дорогостоящим простоям производственной линии. Инженеры и отделы закупок часто по умолчанию используют стандартные размеры во время закупок. Они часто обходят важные расчеты для конкретных нагрузок, диаметров шкивов и особых потребностей в транспортировке продукта. Эта распространенная ошибка приводит к тому, что ремни выходят из строя задолго до ожидаемого срока службы. Для оптимизации общей производительности системы необходимы точные параметры определения размера. Небольшой просчет в толщине может кардинально изменить работу вашего оборудования. В этом руководстве изложены технические требования к размерам конвейерной ленты из полиуретана . Мы поможем вам правильно оформить техническое задание вашего проекта. Вы узнаете, как избежать дорогостоящего чрезмерного проектирования и предотвратить неожиданную низкую производительность на вашем заводе.
Выбор размера конвейерной ленты начинается с механической совместимости. Толщина напрямую влияет на то, как ремень движется по вашему оборудованию. Вы должны согласовать физический профиль ленты со структурными ограничениями рамы вашего конвейера.
Толщина ремня и гибкость находятся в обратной зависимости. Более толстый ремень, естественно, не сгибается. Если вы натянете толстый ремень на шкив меньшего размера, вы создадите серьезное механическое напряжение. Внешнее полиуретановое покрытие чрезмерно растягивается. Одновременно с этим сжимается ткань внутреннего натяжения. Этот постоянный цикл растяжения и сжатия создает высокие усилия сдвига внутри ремня.
При тысячах оборотов это напряжение приводит к расслоению слоев. Вы также столкнетесь с ускоренным выходом из строя соединения. Термическое соединение треснет и в конечном итоге развалится. Толщина ремня всегда должна соответствовать минимальному диаметру шкива, указанному в конструкции вашего оборудования. Например, ремень толщиной 3 мм не может плавно перемещаться по крошечной носовой части шириной 20 мм.
Поиск правильной толщины требует тщательного инженерного баланса. Вам нужна достаточная структурная поддержка, чтобы безопасно переносить вес вашего продукта. Однако вам также необходима достаточная гибкость, чтобы минимизировать крутящий момент приводного двигателя.
Слишком жесткий для своего применения ремень заставляет мотор работать гораздо интенсивнее. Это увеличивает потребление энергии и приводит к избыточному нагреву компонентов привода. И наоборот, ремень, слишком тонкий для тяжелых грузов, преждевременно растягивается. Он не может обеспечить необходимую стабильность размеров. Вы будете постоянно регулировать натяжной механизм, чтобы исправить провисание ремня.
Общие признаки усталости гибкости включают в себя:
Стандартный полиуретан идеально подходит для большинства санитарных и легких и средних производственных задач. Однако он действует в строгих рамках. В условиях экстремально высоких напряжений полиуретан достигает своих физических пределов. Абразивная обработка сыпучих материалов также быстро разрушает тонкие полиуретановые покрытия.

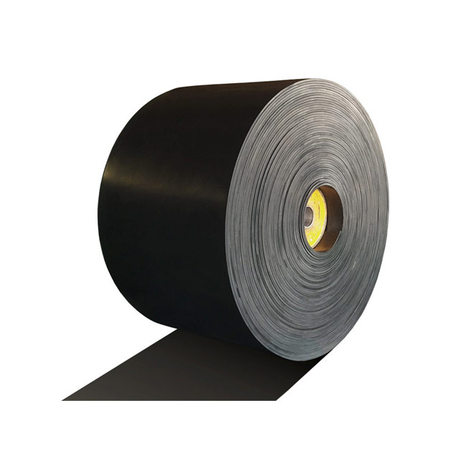

В таких агрессивных средах вам следует перейти на сверхмощный конвейер EP . Сердечник из полиэстера и нейлона обеспечивает превосходную прочность на разрыв. Эти прочные ремни выдерживают огромные ударные нагрузки и высокоабразивные условия, не растягиваясь.
В разных отраслях для эффективной работы требуются определенные категории толщины. Производители создают различные комбинации тканевых слоев и верхних покрытий из полиуретана. Мы разделяем их на три основных функциональных уровня.
Эти ремни представляют собой наиболее гибкие синтетические варианты. В их основе лежит однослойная тканевая конструкция в сочетании с минимальным полиуретановым покрытием.
Большинство производственных предприятий и предприятий пищевой промышленности полагаются на этот универсальный диапазон толщины. Обычно они имеют прочный двухслойный тканевый сердечник.
Тяжелые промышленные применения требуют бескомпромиссной структурной целостности. Эти ремни имеют очень жесткую многослойную конструкцию.
Никогда не следует угадывать требуемый уровень. Всегда сопоставляйте потребности вашего применения с официальными спецификациями конвейерных лент из полиуретана . Проверьте значение твердости по Шору, чтобы понять вязкость поверхности. Рейтинг по Шору А 85 обеспечивает хорошее сцепление, а рейтинг по Шору А 92 противостоит порезам и истиранию. Внимательно проверьте количество слоев ткани, чтобы обеспечить оптимальное натяжение.
| Толщина Ярус | Диапазон размеров | Основное применение | Ключевые эксплуатационные преимущества |
|---|---|---|---|
| Ультратонкий | 0,8–1,2 мм | Хлебобулочные изделия, ножевые трансферы | Бесшовный переход мелких продуктов на узких радиусах |
| Средняя нагрузка | 1,5–2,0 мм | Упаковка, общая пищевая промышленность | Сбалансированная гибкость, напряжение и долговечность. |
| Сверхмощный | 2,5 мм - 4,0 мм+ | Станции резки, зоны ударной нагрузки | Чрезвычайная устойчивость к проколу и растяжению |
Определение правильных размеров включает в себя гораздо больше, чем просто проведение простых плоских измерений. Необходимо учитывать динамические эксплуатационные факторы, производственные допуски и крепления к поверхности.
Указание ширины требует точного расчета боковых рабочих зазоров. Вы должны оставить достаточно места для боковых ограждений, чтобы предотвратить трение. Если ремень трется о металлическую раму, края быстро изнашиваются. Это создает риск загрязнения.
Направляющие трекинга, широко известные как V-образные направляющие, также требуют надлежащего интервала выравнивания. Производители сталкиваются со стандартной усадкой материала в процессе производства. Всегда обсуждайте производственные допуски перед окончательным оформлением заказа. Типичный допуск по ширине может составлять плюс или минус 2 мм. Убедитесь, что это незначительное отклонение не повлияет на ваше оборудование.
Измерение общей длины требует глубокого понимания механизма натяжения натяжителя. Не измеряйте растянутый, изношенный ремень в качестве базовой линии. Старый ремень, скорее всего, окончательно деформировался.
Превышение требуемой длины приводит к недостаточному натяжению. Ремень будет бесконечно скользить по приводному шкиву. И наоборот, недостаточный размер вызывает немедленную механическую нагрузку. Это повреждает подшипники и разрывает термическое соединение. Установите натяжной механизм в абсолютно минимальное положение. Проложите стальную измерительную ленту точно там, где проходит ремень. Это установит правильный стартовый периметр.
Общая толщина резко меняется, когда вы добавляете элементы поверхности. Вам необходимо пересчитать зазоры, если ваш проект требует специализированных аксессуаров.
Учитывайте эти дополнения профиля при расчете зазора по высоте. Они влияют на то, как лента проходит под роликами, металлодетекторами и скребками.
Применения в пищевой промышленности предъявляют строгие требования безопасности и санитарии. Ваши решения по размеру и толщине должны полностью соответствовать гигиеническим стандартам.
Вы должны убедиться, что выбранная вами толщина и размер не нарушают общую гигиену помещения. Базовый материал должен соответствовать стандартам FDA 21 CFR, европейскому стандарту EC 1935/2004 или стандартам Министерства сельского хозяйства США. В более толстых лентах иногда используются другие формулы пластификаторов. Убедитесь, что ваша конкретная конфигурация имеет соответствующие сертификаты для прямого контакта с пищевыми продуктами. Запросите документальное подтверждение соответствия у вашего поставщика.
Более толстые многослойные ленты создают уникальные санитарные проблемы. Открытые края ткани легко впитывают влагу во время производства. Попадание жидкости способствует опасному росту микробов внутри ленты. Это также приводит к быстрому расслоению слоев.
Для переработки мяса и молочных продуктов часто требуются инкапсулированные края. Этот процесс полностью герметизирует внутренние натяжные ткани твердым полиуретаном. Добавление инкапсулированных краев влияет на окончательную спецификацию ширины. На этапе проектирования необходимо учесть дополнительный миллиметр уплотнительного материала с обеих сторон.
Большие и тяжелые ремни коренным образом меняют ваши ежедневные протоколы уборки. Они обладают большей физической массой. Поэтому им требуются гораздо более надежные системы очистки на месте (CIP). Более толстые профили дольше удерживают окружающее тепло и влагу после мытья горячей водой.
Следовательно, они требуют увеличения времени сушки между производственными сменами. Если вы выполняете непрерывные операции, длительная сушка замедляет общую производительность. Полиуретан естественно устойчив к жирам и маслам. Однако длительное воздействие кипящей воды может вызвать гидролиз. Планируйте свои графики санитарной обработки с учетом конкретных физических ограничений выбранной вами толщины ленты.
Для поиска подходящего материала необходимо сотрудничество с компетентными техническими экспертами. Не все производители предоставляют необходимую инженерную поддержку для обеспечения успеха в эксплуатации.
Надежный поставщик конвейерных лент из полиуретана выступает в качестве активного партнера по инжинирингу. Они будут активно запрашивать и просматривать ваши чертежи САПР. Они проверят ваши технические требования, включая размеры шкивов, вес нагрузки и скорость движения.
Они выполняют математические расчеты натяжения задолго до того, как указать окончательную толщину. Избегайте поставщиков, которые просто продают готовые размеры, не спрашивая о контексте вашего приложения. Компетентный поставщик проверяет «значение k1%» — точную силу, необходимую для растяжения ремня на один процент.
Вы должны критически оценить методы изготовления и соединения поставщика. Обычно вы выбираете между термическими соединениями пальцев и механическими металлическими креплениями. Целостность тонкого полиуретанового ремня во многом зависит от высококачественного термического соединения пальцев.
Плохое соединение создает жесткую, негибкую зону. Эта жесткая область щелкает и ударяется при прохождении через ведущие шкивы. Это вызывает проблемы с отслеживанием и вибрацию продукта. Узнайте у своего поставщика о его конкретных допусках при термическом соединении. Проводят ли они испытания на внутреннее растяжение своих соединений?
Сформулируйте свою оценку вокруг общей надежности цепочки поставок. Нестандартная ширина, дополнительные планки и специальная длина требуют индивидуального производства. Обсудите их доступность для быстрого прототипирования, если вы проектируете новую конвейерную систему.
Требуйте полной прозрачности в отношении сертификации испытаний материалов. Сильный поставщик предоставляет точные технические данные (TDS) вместе со своей физической продукцией. Они четко сообщают стандартные сроки выполнения заказов и наличие запасов для сценариев экстренной замены.
Выбор размера ремня из полиуретана представляет собой важный инженерный расчет. Это требует балансировки нагрузки на продукт, минимальных ограничений на шкивы и факторов гигиены окружающей среды. Этот процесс нельзя рассматривать как стандартный подбор по каталогу. Точность здесь предотвращает катастрофические сбои системы и дорогостоящие простои линии. Для бесперебойной работы вашего оборудования необходимы точные размеры.
Чтобы эффективно двигаться вперед, задокументируйте ограничения вашей системы сегодня. Выполните следующие действенные шаги:
A: Обычно варьируется от 30 мм до 50 мм, но варьируется в зависимости от структуры слоев ткани и трения нижнего покрытия. Всегда проверяйте технические данные производителя, чтобы узнать точные пределы.
О: Нет. Толщина основания измеряется строго от нижней ткани до плоского верхнего покрытия. Профили, планки и боковые стенки задаются как дополнительные размерные значения.
О: Ослабьте натяжной механизм в абсолютно минимальное положение. Измерьте точный маршрут с помощью гибкой стальной ленты. Положитесь на своего поставщика, который рассчитает точную длину резки и сращивания.
О: Не обязательно. Если толстый ремень используется на шкиве меньшего размера, сильное механическое напряжение приведет к его выходу из строя гораздо быстрее, чем более тонкий ремень, специально подобранный соответствующим образом.
