Промышленные приводы ежедневно обеспечивают передачу большой мощности в горнодобывающей промышленности, сельском хозяйстве и тяжелой промышленности. Однако такая чрезвычайная рабочая нагрузка часто создает сильную вибрацию, которая разрушает оборудование изнутри. Сильная вибрация привода приводит к скрытым затратам, таким как преждевременный выход из строя подшипников, сильная усталость вала и незапланированные простои в условиях высокой ударной нагрузки. Стандартные одинарные клиновые ремни здесь часто выходят из строя. Гладкие ремни с лентами не менее эффективны. Они оба страдают от сильного удара ремня и его переворачивания при интенсивных ударных нагрузках.
Вам нужно более разумное решение для бесперебойной работы критически важных операций. Зубчатый клиновой ремень представляет собой инженерное механическое вмешательство. Он сочетает в себе максимальную боковую жесткость и исключительную гибкость. Эта уникальная конструкция мгновенно стабилизирует тяжелые приводы, не требуя полной перестройки системы. Из этого руководства вы узнаете, как эти усовершенствованные ремни решают опасные проблемы с вибрацией. Мы изучим их уникальную физическую конструкцию, сравним их со стандартными альтернативами и наметим точные критерии оценки для вашей следующей модернизации диска.
Тяжелые приводы редко работают в идеально плавных условиях. Они ежедневно сталкиваются с экстремальными экологическими и механическими реалиями. Ударные нагрузки невероятно сильно ударили по системе привода. Пульсирующие источники питания создают постоянную неравномерную нагрузку на шкивы. Подумайте о тяжелых камнедробилках или промышленных дробилках древесины. Они не испытывают устойчивых, предсказуемых нагрузок. Вместо этого они сталкиваются с жестоким и внезапным сопротивлением. Поршневые воздушные компрессоры для тяжелых условий эксплуатации ведут себя аналогичным образом. Во время нормальной работы они постоянно пульсируют. Эти мощные силы на мгновение изменяют межосевые расстояния между шкивами. Это внезапное изменение вызывает мгновенное проскальзывание ремня и значительные колебания натяжения.
Механическая поломка редко случается мгновенно. Это следует по предсказуемому пути эскалации симптомов. Мы можем четко проследить этот путь неудачи. Оно начинается с незначительного, часто игнорируемого проскальзывания ремня. По мере продолжения ударных нагрузок это проскальзывание трансформируется в гармоническое биение ремня. Ремень сильно вибрирует на всем протяжении привода. Он подпрыгивает вверх и вниз, как перетянутая гитарная струна. В конце концов, отдельные ремни полностью переворачиваются внутри канавки шкива. Мы называем это катастрофическим оборотом. В тяжелых случаях резкие хлесткие движения полностью сбрасывают ремень с привода. Это создает серьезную угрозу безопасности для персонала объекта.
Эти серьезные механические неисправности дорого обходятся предприятиям. Мы измеряем это влияние с помощью прямых финансовых и механических показателей. Вы сталкиваетесь с частой заменой поврежденных ремней. Потерянные производственные часы быстро истощают доходы предприятия во время незапланированного технического обслуживания. Кроме того, второстепенные компоненты получают серьезные повреждения. Постоянная вибрация преждевременно разрушает дорогие подшипники двигателя. Это разрушает чувствительные механические уплотнения. Он может даже сломать цельнометаллические крепления двигателя. Игнорируя вибрацию привода, вы гарантируете цикл дорогостоящих периодических ремонтов оборудования.
Стандартные одинарные ремни вибрируют независимо на больших расстояниях между центрами. При ударных нагрузках они входят в канавки шкивов на неодинаковую глубину. Единая повязка полностью предотвращает такое хаотичное поведение. Производители закрепляют высокопрочную усиленную подложку на нескольких прядях ремня. Это физически связывает их вместе. Стяжная лента предотвращает независимую вибрацию отдельных ремней. Они должны действовать как единое целое. Они равномерно распределяют внезапную ударную нагрузку по всем канавкам. Кроме того, ленточная структура предотвращает скручивание при пиковом крутящем моменте. Ремни физически не могут перевернуться, поскольку жесткая основа удерживает их в идеальном вертикальном положении.
Твердые резиновые ремни устойчивы к изгибу вокруг шкивов. Это естественное сопротивление создает трение и внутреннее тепло. Мы называем этот энергозатратный процесс гистерезисом. Литые насечки, или винтики, блестяще решают эту проблему. Они удаляют точные участки резины, где происходит сжатие. Ремень легко сгибается вокруг шкивов гораздо меньшего размера. Это напрямую снижает тепловыделение внутри активной зоны. Это значительно минимизирует гистерезис. В целом система работает намного холоднее. Более холодная резина разрушается гораздо медленнее. Таким образом, нижняя часть с насечками обеспечивает более высокую эффективность трансмиссии и продлевает срок службы.
Тяжелые побуждения требуют обеих этих механических качеств одновременно. Чтобы выдержать жестокие ударные нагрузки, вам нужна надежная боковая жесткость. Вам также необходима высокая гибкость, чтобы предотвратить разрушительное накопление тепла. Сочетание этих двух функций создает идеальное промышленное решение. Он безупречно справляется с суровыми условиями. Группа прекращает порку и обороты. Зубцы останавливают потерю тепла и энергии. Вместе они образуют специальный компонент, который стабилизирует самые сложные пульсирующие приводы на вашем предприятии.
Стандартные одинарные ремни непредсказуемо растягиваются при высоких нагрузках. Напряжение в системе привода становится опасно неравномерным. Некоторые ремни тянут на себя весь вес, а другие просто проскальзывают и сгорают. Ленточные варианты идеально унифицируют такое распределение нагрузки. Каждая отдельная прядь тянет на себя абсолютно одинаковую нагрузку. Объединенные поддерживающие силы равны распределению натяжения. Они устраняют классическую проблему несоответствующих ремней, растягивающихся с разной скоростью.
Гладкие ремни обеспечивают стабильность, но часто трескаются. Тяжелые циклы выделяют огромное рабочее тепло. Захваченное тепло быстро разрушает стандартные резиновые смеси. Основание гладкого ремня сильно сжимается на маленьких шкивах, создавая экстремальные температуры. Зубчатые варианты эффективно рассеивают это тепло. Вырезы обеспечивают циркуляцию воздуха вокруг сердечника ремня. Они работают значительно холоднее и служат намного дольше в одинаковых условиях эксплуатации. Они предотвращают ужасное растрескивание днища, которое портит гладкие ленточные ремни.

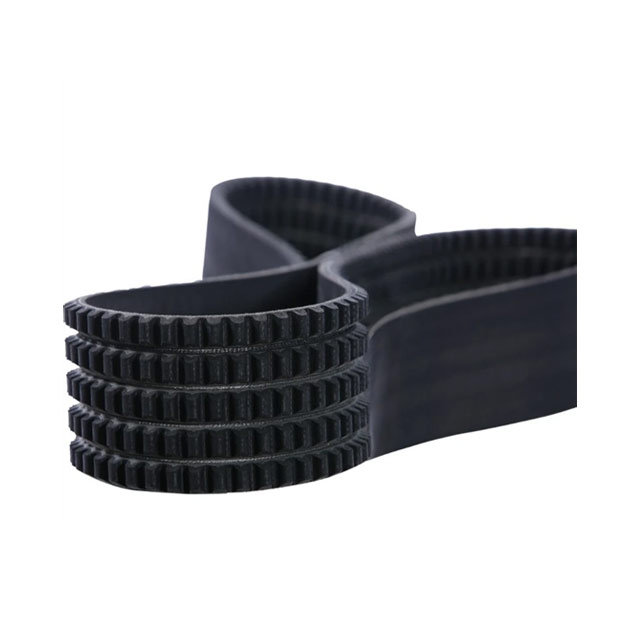

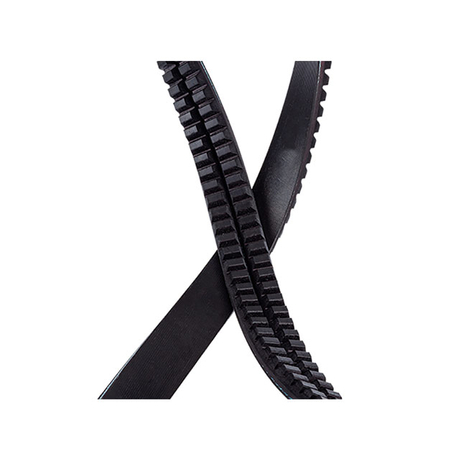

Для максимальной эффективности привода руководители предприятий выбирают узкий зубчатый клиновой ремень . Это относится конкретно к расширенным профилям 3VX или 5VX. Они предлагают невероятное преимущество узкого профиля по сравнению с классическими профилями A, B или C. Более глубокая форма клина плотнее захватывает стенки шкива. Вы мгновенно достигаете более высокой мощности. Вы помещаете эту огромную мощность в значительно уменьшенный диапазон привода. Это обновление максимально увеличивает общую плотность мощности без увеличения физической ширины шкивов.
Таблица 1. Матрица характеристик решений с клиноременными приводами
| Тип ремня | Контроль вибрации | Рассеяние тепла | Плотность мощности | Наилучшая |
|---|---|---|---|---|
| Стандартный одинарный клиновой ремень | Низкий | Умеренный | Стандартный | Легкие нагрузки, плавная работа |
| Гладкий клиновой ремень с полосами | Высокий | Низкий (Склонен к растрескиванию) | Высокий | Большие межосевые расстояния, большие шкивы |
| Зубчатый клиновой ремень с полосками | Высокий | Отличный | Очень высокий | Ударные нагрузки, маленькие шкивы, сильный нагрев. |
Подходит ли вам это конкретное обновление? Сначала вам необходимо провести тщательную оценку привода. Ищите конкретные исторические сбои в журналах обслуживания. Мы рекомендуем рассмотреть следующие основные критерии:
Вы должны тщательно оценить совместимость шкивов. Существующие шкивы должны соответствовать строгим техническим стандартам RMA/ISO. Внимательно проверьте расстояние между канавками. Стандартные шкивы с глубокими канавками обычно допускают использование ленточных ремней без модификаций. Расстояние между канавками должно точно соответствовать шагу стяжной ленты ремня. Однако сильно изношенные шкивы действуют как шлифовальные круги. Они быстро уничтожат новую повязку для галстука. Никогда не устанавливайте новые ремни на изношенные металлические канавки.
Затем оцените свою повседневную рабочую среду. Масло быстро разрушает стандартную резину, вызывая необратимое проскальзывание. Экстремальная жара разрушает внутренние эластичные корды. Статическое электричество создает огромный риск взрыва в пыльных помещениях, таких как элеваторы. Убедитесь, что выбранный вами ремень соответствует суровым экологическим реалиям. Если ваш привод работает в экстремальных условиях, вам следует использовать маслостойкий и статически проводящий зубчатый клиновой ремень, чтобы предотвратить преждевременный выход из строя.
Наконец, проанализируйте финансовые реалии модернизации. Полосатые зубчатые ремни требуют более высоких первоначальных затрат, чем стандартные одинарные ремни. Однако эта первоначальная премия быстро окупается. Они значительно сокращают трудозатраты на техническое обслуживание. Они исключают неожиданные, незапланированные простои. Они спасают дорогостоящие вторичные компоненты от разрушительной вибрации. Механическая экономия легко компенсирует несколько более высокие первоначальные закупочные цены.
Методология внедрения имеет большое значение. Даже самый лучший ремень выйдет из строя, если его неправильно установить. Никогда не поддевайте и не накатывайте ремни на шкивы с помощью отверток или металлических прутков. Эта распространенная ошибка мгновенно разрушает внутренние корды из стекловолокна или кевлара. Вы не можете увидеть это внутреннее повреждение, но ремень порвется вскоре после запуска. Всегда полностью ослабляйте основание двигателя. Аккуратно вручную вставьте новый блок на место.
Натяжение требует строгого, измеримого протокола. Прекратите использовать ненаучный метод «надавливания большого пальца». Он каждый раз выходит из строя на тяжелых промышленных приводах. Вместо этого используйте звуковой измеритель натяжения. Механический датчик отклонения также работает хорошо, если его правильно использовать. Ленточные ремни требуют точного и равномерного натяжения по всему пролету. Они не будут работать правильно без надлежащей предварительной загрузки. Недостаточное натяжение приводит к немедленному проскальзыванию и нагреву. Чрезмерное натяжение быстро разрушает подшипники двигателя.
Допуск на выравнивание здесь значительно ужесточен. Одиночные ремни допускают небольшое смещение шкивов, поскольку они движутся независимо. Ленточные ремни не прощают перекосов. Несоосность приводит к неравномерному износу стяжной ленты. Лента трется о фланцы шкива, разрывая основу. Это приводит к быстрому и преждевременному выходу из строя. Мы настоятельно рекомендуем проверять выравнивание с помощью прецизионного лазерного инструмента, а не простой линейки.
Наконец, соблюдайте период механической обкатки. Резиновые ремни растягиваются в течение первых 24 часов работы. Они глубоко сидят в канавках металлических шкивов. Вы должны повторно натянуть их после этого начального периода. Пропуск этого важного шага гарантирует преждевременное проскальзывание, возвратную вибрацию и преждевременный износ. Сделайте перенатяжение обязательной частью процесса заказа на работу.
Модернизация тяжелых приводов — это целенаправленное инженерное решение. Зубчатый клиновой ремень с полосами устраняет постоянную вибрацию, чрезмерный нагрев и опасные проблемы с переворачиванием при работе с высокими ударными нагрузками. Сочетая унифицированную стяжную ленту с прецизионно отформованными зубцами, это решение обеспечивает стабильность и гибкость там, где стандартные ремни просто не работают. Вы получаете превосходную передачу мощности, более низкие рабочие температуры и значительно повышенную надежность оборудования.
Ваш следующий шаг – проактивный. Прежде чем заказывать замену, проведите комплексную проверку привода. Тщательно проверьте текущий износ шкива. Точно измерьте фактическое межосевое расстояние. Тщательно рассчитайте необходимую мощность в лошадиных силах. Собирая эти данные, вы гарантируете, что следующая модернизация диска обеспечит максимальную производительность и навсегда исключит дорогостоящие незапланированные простои.
Ответ: Стандартные шкивы с глубокими канавками обычно совместимы при условии, что расстояние между канавками соответствует шагу стяжной ленты ремня. Стандартные шкивы не должны быть чрезмерно изношены. Если канавки вогнуты или деформированы, новый ремень быстро выйдет из строя. Перед установкой всегда проверяйте шкивы профильным калибром.
О: Да, узкие профили (например, 5VX) обеспечивают более высокое соотношение мощности к ширине, позволяя тяжелым приводам передавать больше мощности в более компактном пространстве по сравнению с классическими профилями (например, секциями B или C). Более глубокая форма клина обеспечивает превосходное расклинивающее действие и сцепление.
Ответ: Ранняя вибрация обычно указывает либо на неправильное начальное натяжение, либо на сильное смещение шкива, либо на установку на изношенные шкивы, которые мешают равномерному прилеганию ремня. Это также может означать, что вы пропустили обязательную 24-часовую фазу натяжения, что позволило ремню растянуться и соскользнуть.
Ответ: Уменьшая изгибающую силу, необходимую для наматывания на шкив, зубцы минимизируют внутреннее трение (нагрев) и потери энергии, передавая большую часть мощности двигателя непосредственно на приводимое оборудование. Уменьшенный гистерезис продлевает срок службы ремня и значительно снижает рабочие температуры.
