Неправильная замена клинового ремня часто приводит к преждевременному выходу привода из строя. Это также приводит к чрезмерному износу шкивов и дорогостоящим незапланированным простоям. Многие инженеры ежедневно сталкиваются с этой проблемой. Европейское и международное оборудование в значительной степени зависит от узкопрофильных конструкций. В частности, они используют узкие метрические ремни для оптимальной передачи мощности. Точное расшифровывание номера детали — ваш важный первый шаг в процессе закупок. Ошибка означает потерю денег и задержку производственных линий.
В этом всеобъемлющем руководстве мы предоставляем четкую и авторитетную основу. Вы узнаете, как эффективно читать, измерять и выбирать приводные ремни. Мы подробно рассмотрим размеры XPZ, XPA, XPB и XPC. Группы закупок и инженеры по техническому обслуживанию смогут без ошибок подобрать запасные части. Вы будете уверенно ориентироваться в стандартных размерах, мерах длины и нормах номенклатуры. Это гарантирует, что ваши приводные системы будут работать непрерывно и с максимальной эффективностью.
Промышленные приводные ремни используют специальные коды для обозначения своих физических свойств. Расшифровка этих кодов предотвращает ошибки при закупках. Это также гарантирует, что вы выберете правильный ремень для вашей приводной системы. Стандартный буквенно-цифровой код распадается на четыре конкретных компонента.

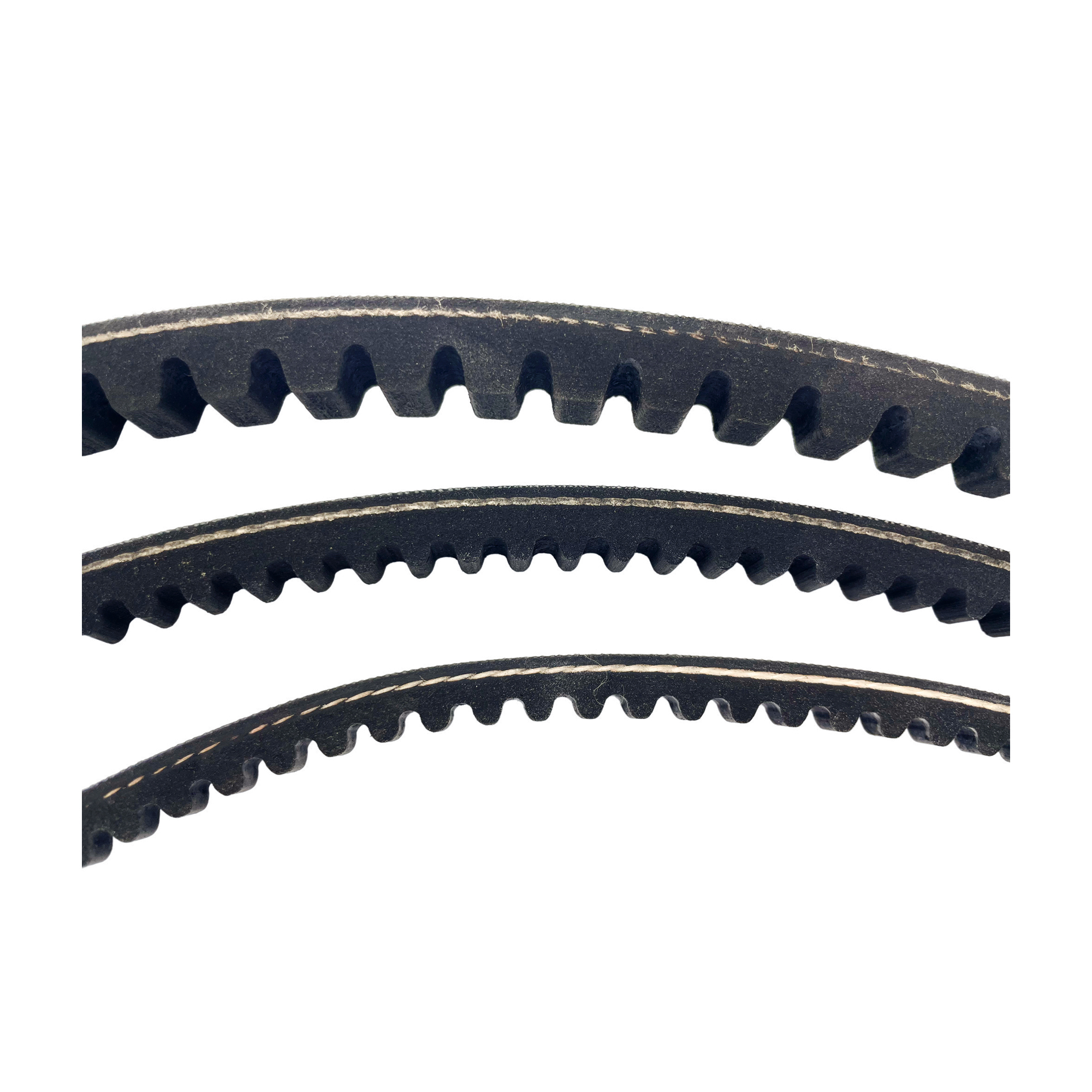

«X» (зубчатая/формованная выемка)
Буква «X» указывает на зубчатую конструкцию с необработанными краями. Эти ремни имеют надрез внизу вместо тканевой обертки. Эта формованная конструкция насечек значительно снижает напряжение изгиба. Это позволяет ремню плотно обхватывать шкивы меньшего размера, не растрескиваясь.
«P» (узкий профиль/метрика)
«P» обозначает узкий профиль, созданный в соответствии со строгими метрическими стандартами ISO. Узкие ремни обеспечивают гораздо большую мощность при меньшей занимаемой площади. Они превосходят классические ремни с обмоткой, поскольку глубже вклиниваются в канавку шкива.
Суффикс (Z, A, B, C)
Последняя буква указывает конкретные размеры поперечного сечения. Он определяет верхнюю ширину и общую толщину ремня. Эти буквы напрямую соответствуют стандартным размерам канавок, выточенных на шкивах.
Числовое значение.
Цифры, следующие за буквами, обозначают длину ремня. Эта величина всегда измеряется в миллиметрах. Он представляет собой базовую длину (Ld) или длину шага (Lp).
Давайте посмотрим на практический пример разбивки. Если вы заказываете XPA 1250 , вы запрашиваете конкретный товар. Вам понадобится зубчатый узкий профиль «А» сечения. Базовая длина должна составлять ровно 1250 мм. Понимание этой формулы делает поиск зубчатого клинового ремня XPZ XPA XPB XPC простым и безошибочным.
Соответствие физических размеров ремня канавкам шкива не подлежит обсуждению. Вы должны обеспечить идеальную посадку для оптимальной передачи мощности. Использование ремня, расположенного слишком высоко или слишком низко, приводит к изменению передаточного числа. Это также ускоряет износ боковин и вызывает проскальзывание.
Таблица: Технические характеристики стандартного метрического узкого профиля
| Код профиля | Ширина верха (мм) | Глубина (мм) | Общие области применения |
|---|---|---|---|
| ХРЗ | 9.7 | 8.0 | Легкая система отопления, вентиляции и кондиционирования, небольшие компрессоры |
| XPA | 12.7 | 10.0 | Средние промышленные воздуходувки, насосы |
| XPB | 16.3 | 13.0 | Тяжелые камнедробилки, миксеры |
| XPC | 22.0 | 18.0 | Промышленное оборудование с высоким крутящим моментом |
Профиль XPZ:
этот ремень имеет верхнюю ширину 9,7 мм и глубину 8 мм. Инженеры часто используют их в системах отопления, вентиляции и кондиционирования легкой и средней мощности. Они обеспечивают превосходную стабильность компактных промышленных приводов.
Профиль XPA:
размеры XPA составляют 12,7 мм в верхней части и глубина 10 мм. Он имеет более высокую мощность, чем XPZ. Их можно найти на центробежных насосах средней мощности и промышленных вентиляторах.
Профиль XPB:
XPB шириной 16,3 мм и глубиной 13 мм представляет собой стандарт для тяжелых условий эксплуатации. Он превосходно работает в приложениях с высоким крутящим моментом. Промышленные миксеры и тяжелые конвейеры полагаются на эти прочные метрические зубчатые клиновые ремни..
Профиль XPC:
Самый большой стандартный профиль имеет ширину 22,0 мм и глубину 18 мм. Производители резервируют XPC для самых надежных промышленных приводов. Они без особых усилий справляются с экстремальными ударными нагрузками.
Никогда не обращайте внимание на растянутый или изношенный ремень. Реальность реализации диктует строгий протокол измерений. Всегда используйте специальный калибр для проверки профиля канавки. Сделайте это, особенно если оригинальная маркировка ремня полностью стерлась.
Заказ на основе неправильного измерения длины вызывает сильную головную боль. Это остается основной причиной возвратов. Это также приводит к неприемлемым задержкам замены во время критических производственных циклов. Вы должны понимать, как производители измеряют эти компоненты.
Ld (базовая длина) / Lp (длина шага)
Это основное измерение для узких метрических ремней. Он измеряет длину точно по линии тангажа. Шаговая линия — это место, где располагаются внутренние натяжные корды ремня. Эта нейтральная ось не меняет длину при изгибе ремня.
La (внешняя длина)
представляет собой абсолютную внешнюю окружность ремня. Технические специалисты редко используют его для заказа ремней серии XP. Однако каталоги иногда предоставляют его в качестве краткого справочного показателя. Не используйте этот номер в качестве основного критерия заказа.
Li (Внутренняя длина)
Определяет внутреннюю окружность. Обычно заказывали старые классические ремни секций A, B или C. Он в значительной степени устарел для заказа современных узких метрических ремней. Использование Li при выборе ремня серии XP гарантирует ошибку установки.
При выборе этих компонентов следуйте строгой матрице решений. Всегда заказывайте по базовой длине (Ld) в миллиметрах. Отклоняйтесь от этого значения только в том случае, если конкретный производитель указывает иное. Соблюдение этого стандарта упрощает процедуры инвентаризации и замены.
Инженеры часто решают, стоит ли модернизировать свои приводные системы. Они рассматривают возможность замены вышедшего из строя ремня SPZ, SPA, SPB или SPC. Переход на зубчатый эквивалент серии XP дает несколько явных преимуществ. Он решает многочисленные эксплуатационные проблемы в сложных условиях.
Управление температурой:
зубцы с зубцами обеспечивают превосходный поток воздуха под ремнем. Такая постоянная циркуляция обеспечивает активный отвод тепла. Это делает их идеальными для высокоскоростных или полностью закрытых приводов. Они также исключительно хорошо работают в помещениях с высокими температурами окружающей среды.
Гибкость и диаметр шкива:
литые насечки значительно снижают сопротивление изгибу. Ремни XP могут работать на шкивах гораздо меньшего размера. Они рассчитаны на диаметры до 30% меньшие, чем диаметры, необходимые для стандартных ремней SP. Это позволяет создавать очень компактные конструкции приводов.
Энергоэффективность:
меньшее сопротивление изгибу напрямую приводит к операционной экономии. Обычно вы видите повышение энергоэффективности на 2–3% по сравнению с традиционными лентами с обмоткой. Мотору требуется меньше усилий, чтобы сгибать толстую резину вокруг шкивов. Такая эффективность снижает потребление электроэнергии на протяжении всего срока службы привода.
Однако мы должны признать их прозрачные ограничения. Зубчатые ремни не устраняют несоосность привода. Они работают немного громче из-за движения воздуха через выемки. Кроме того, их необработанная конструкция очень абразивна. Более мягкие и некачественные алюминиевые шкивы изнашиваются быстрее, чем ремни с тканевой оберткой.
Правильная закупка не ограничивается чтением номера детали. Вы должны тщательно управлять рисками реализации. Неправильный процесс установки портит даже самые лучшие ремни. Соблюдение строгих протоколов гарантирует, что в результате замены получится очень стабильная и надежная приводная система.
При замене нескольких ремней на одном приводе они должны совпадать. Мы называем их «спичками». Ремни должны быть одинаковой длины, чтобы обеспечить равномерное распределение нагрузки. Производители часто маркируют их определенным кодом допуска. Никогда не смешивайте старые и новые ремни на шкиве с несколькими канавками.
Зубчатые ремни требуют очень точного натяжения при первоначальной установке. Вы должны использовать звуковой измеритель натяжения или датчик с пружинной шкалой. Более того, они требуют обязательного повторного натяжения. Вы должны остановить привод и отрегулировать натяжение после периода обкатки от 24 до 48 часов. На этом начальном этапе шнуры слегка растягиваются.
Для успешного обновления выполните следующие структурированные действия:
Точное определение метрических размеров зубчатого клинового ремня обеспечивает долгосрочную надежность привода. Это полностью предотвращает дорогостоящие ошибки при заказе и продолжительные простои. Всегда полагайтесь на стандартизированное буквенно-цифровое соглашение об именах. Он предоставляет все данные, необходимые для точной замены.
Помните основную формулу: X (Зубчатый) + P (Узкий) + Ширина профиля (Z, A, B, C) + Длина (Ld в мм). Обеспечьте доступность этой платформы для всей вашей группы обслуживания. Это упрощает общение с вашими промышленными поставщиками.
Прежде чем оформить заказ на покупку, физически осмотрите оборудование. Убедитесь, что чрезмерный износ шкива не повредил привод. Установка нового ремня серии XP в изношенный шкив гарантирует немедленное ухудшение характеристик. Уделяйте время правильным измерениям, повышайте эффективность зубчатой передачи там, где это возможно, и соблюдайте строгие протоколы натяжения.
А: Да. Ремни XPZ, XPA, XPB и XPC устанавливаются непосредственно на стандартные шкивы SPZ, SPA, SPB и SPC. Производители проектируют зубчатые профили с необработанными краями, чтобы они идеально соответствовали углам канавок их аналогов, обернутых оберткой.
Ответ: Измерьте ширину и толщину верха с помощью цифрового штангенциркуля. Это определяет, является ли это профилем Z, A, B или C. Затем с помощью гибкой портновской ленты измерьте внешнюю окружность. Наконец, вычтите стандартное значение дельты конкретного профиля, чтобы найти опорную длину (Ld).
Ответ: Нет. Ремни FHP, как и варианты 3L или 4L, имеют разные углы боковых стенок. Они также имеют разное расположение внутренних шнуров и габаритные размеры. Они абсолютно не взаимозаменяемы с узкими метрическими ремнями серии XP.
Ответ: Зубчатые ремни с необработанными краями не имеют стандартной тканевой обертки. Это заставляет их агрессивно сжимать шкив. Визг обычно указывает на серьезное недостаточное натяжение, чрезмерный износ шкива или несоосность привода. Это редко указывает на проблему неправильного размера ремня.
