АА, ББ, СС

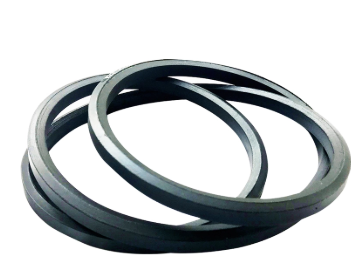

Шестигранные клиновые ремни, также известные как двойные клиновые ремни или шестигранные ремни, представляют собой ремни передачи мощности с шестиугольным поперечным сечением, обеспечивающие передачу мощности как с верхней, так и с нижней поверхностей. Эта двусторонняя способность делает их подходящими для поликлиновых приводов, где шкивы контактируют с обеими сторонами ремня, а некоторые ведомые валы требуют реверса вращения.
Ремень имеет два V-образных профиля, соединенных сзади, образующих шестиугольную форму с четырьмя наклонными боковыми стенками. Верхняя и нижняя поверхности утоплены для обеспечения контакта боковой стенки с канавками шкива, сохраняя при этом гибкость. Каждая сторона функционирует независимо как клиновой ремень, позволяя ремню приводить в движение шкивы по обе стороны пути без переворачивания или изменения маршрута.
Корпус ремня изготовлен из резиновой смеси, обычно полихлоропрена или EPDM, которая обеспечивает устойчивость к изгибу и устойчивость к воздействию окружающей среды. Растяжимый корд из полиэфирного или арамидного волокна проходит вдоль нейтральной плоскости и воспринимает растягивающие нагрузки. Поверхности боковин покрыты тканью, обеспечивающей стойкость к истиранию и стабильные характеристики трения о стенки канавок шкива.
Раздел | Верхняя ширина (мм) | Высота каждой стороны (мм) | Общая высота (мм) | Угол (градусы) |
|---|---|---|---|---|
AA | 13.0 | 8.0 | 16.0 | 40 |
BB | 17.0 | 11.0 | 22.0 | 40 |
CC | 22.0 | 14.0 | 28.0 | 40 |
Диапазон рабочих температур составляет от -45°C до +80°C для стандартных резиновых смесей. Допуск по длине соответствует спецификациям ISO 5289. Симметричная конструкция ремня означает, что обе стороны несут одинаковую номинальную нагрузку, и ремень можно устанавливать в любой ориентации без ущерба для производительности. Срок службы гибкого шкива рассчитан на непрерывную работу при правильном натяжении и выравнивании шкива.
Шестигранные ремни предназначены для поликлиновых приводов, в которых ремень должен контактировать со шкивами с обеих сторон, например, в системах с задними натяжными роликами или ведомыми валами обратного вращения. Двойной V-образный профиль устраняет необходимость использования нескольких ремней или сложной прокладки в приложениях, требующих передачи мощности на валы, вращающиеся в противоположных направлениях.
Секции АА и ВВ обычно используются в текстильном оборудовании, включая прядильные машины, ткацкие станки и оборудование для обработки пряжи, где требуются многовальная трансмиссия и реверсивное вращение. Секции BB и CC предназначены для сельскохозяйственной техники, такой как комбайны, пресс-подборщики и сеялки, где конструкция привода требует передачи мощности с обеих сторон ремня на несколько валов.
Производство соответствует стандарту ISO 5289 по размерам и допускам двойных клиновых ремней, DIN 772 по немецким промышленным стандартам и спецификациям RMA (Ассоциации производителей резины) для рынков Северной Америки. Маркировка длины ремня соответствует стандартной системе нумерации, соответствующей измерениям внутренней длины.
Каждая партия проходит проверку размеров, включая проверку ширины верха, общей высоты и угла. Испытания на прочность на растяжение подтверждают целостность корда, а соответствие длины гарантирует, что ремни, поставляемые комплектами, попадают в соответствующие диапазоны допусков. Идентификационные коды партий обеспечивают возможность отслеживания партий материалов, даты производства и записей контроля качества.
Шестигранные клиновые ремни используются в приводных системах, требующих передачи мощности с обеих сторон ремня, таких как поликлиновые приводы с задними шкивами, многовальные механизмы с обратным вращением, а также в приложениях, где один ремень должен приводить в движение несколько валов, вращающихся в разных направлениях. Они распространены в текстильном оборудовании и сельскохозяйственном оборудовании.
AA, BB и CC относятся к размерам поперечного сечения, соответствующим размерам классических ремней A, B и CV, удвоенным для образования шестиугольного профиля. АА — самая маленькая секция с шириной верхней части 13 мм и общей высотой 16 мм; Размеры ББ 17 на 22 мм; и CC — самый большой — 22 на 28 мм. Выбор зависит от требований к мощности и размеров шкива.
Да, шестигранные ремни предназначены для передачи мощности как от верхнего, так и от нижнего V-образного профиля. Симметричное шестиугольное поперечное сечение позволяет шкивам входить в зацепление с любой стороны ремня, что делает их пригодными для серпантинных приводов, приводов с обратным вращением и многовальных систем, в которых ремень оборачивается вокруг шкивов на противоположных сторонах.
Шестигранные клиновые ремни соответствуют требованиям ISO 5289 (международный стандарт для двойных клиновых ремней), DIN 772 (немецкий стандарт) и RMA (Ассоциация производителей резины). Эти стандарты определяют допуски на размеры, классификацию длины и методы испытаний для проверки характеристик ремня.
